Im heutigen Beitrag ein 4×41 Watt Verstärker auf Basis des TDA 7388. Platine und Gehäuse auf der CNC Fräse herstellt, die Bauteile für unter 15€ bei Conrad und oder Ebay zu bekommen. So ein Verstärker ist perfekt für Partys oder Karnevalsumzüge, bei denen es schon mal was rauer hergeht und man nicht den teuren Yamaha Verstärker des Heimkinos opfern möchte. Hier die Teileliste:
Das Datenblatt des TDa 7388 gibt es u.a. hier, dort findet man alle wichtigen Parameter. Teileliste nun am Ende des Beitrags 🙂
Wichtige und häufig gestellte Fragen zu Boxen, Stromstärke etc siehe unten in den FAQs!

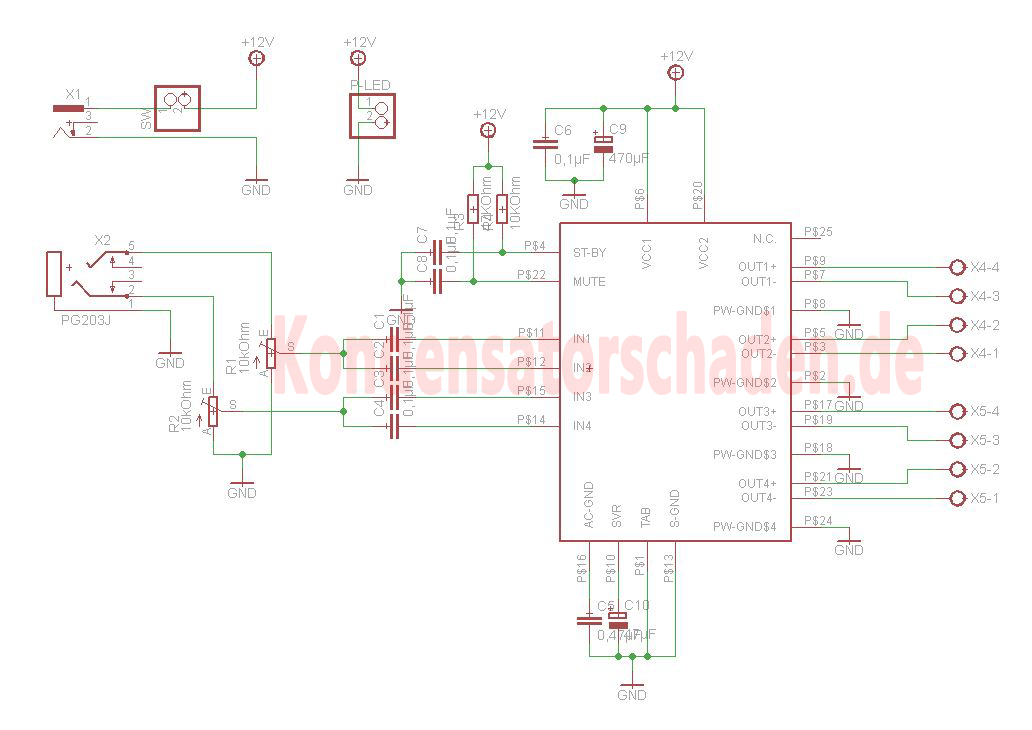

ACHTUNG: Im Schaltplan fehlt der Vorwiderstand für die LED, unbedingt verbauen!
Und wie versprochen auch noch Bilder vom Aufbau des Verstärkers auf einer herkömmlichen Lochrasterplatine:
Einsendungen:
Und hier noch eine Einsendung von Jan S. und seiner Ausführung des TDA Verstärkers, ebenfalls auf Lochrasterplatine aufgebaut. Das schwarze Kunststoffgehäuse verleit dem ganzen eine gute Optik, insgesamt eine sehr gute Umsetzung.
Ein weiterer Nachbau von Frieder B. kommt mit einem schicken Gehäuse daher. Aufgebaut auf Lochrasterplatine eigentlich fast schone eine gute Grundlage zum Nachbauen.
Lackiertes Holz (dazu war ich zu faul :D) und eine tolle Alu/Plexiglas Optik wirken echt gut! Gekühlt wird der TDA mit einem zersägten AMD boxeb Kühler, fehlt eigentlich nur noch die passende Innenbeleuchtung 😉
FAQ zum TDA Verstärker
Q: Kann man die Kanäle überbrücken um doppelte Leistung zu haben und nicht vier Boxen anschließen zu müssen?
A: Nein. Grundsätzlich sollte man das nur bei solchen Verstärkern tun, die vom Hersteller ausdrücklich für den Bridge-Betrieb freigegeben sind – der TDA 7388 ist das NICHT.
Q: mit was für einer Stromquelle kann man den TDA Verstärker betreiben?
A: mit jeder Stromquelle, die zwischen 10V & 16V liefert. Optimal sind 14,4V. Die benötigte Stromstärke liegt bei 5 Ampere für realen Dauerbetrieb, 7 Ampere Spitzen lassen sich je nach Lied auch messen. Das können die meisten Netzteile aber kurzzeitig ab.
Als Netzteil empfehlen sich alte Computernetzteile wenn man diese zu verschalten weiß, als Netzteil empfiehlt eines mit 12 Volt & 10 Ampere.
Ich betreibe den Verstärker hauptsächlich an eine Autobatterie, die sowohl die ideale Spannung als auch ausreichend Stromstärke über Stunden liefern kann.
Q: Müssen unbedingt vier Boxen angeschlossen werden?
A: Ja! Sonst wird der Verstärker einseitig belastet und schaltet sich ab (Schutzschaltung) oder geht kaputt, sollte die Differenz zu hoch sein (z.B.10A vs 0)
Q: Kann man 4 Ohm und 8 Ohm Boxen mischen?
A: Eigentlich nein. siehe Frage drüber. Für Zimmerlautstärke ist es kein Problem, da hier nur sehr wenig Leistung benötigt wird. Für Beschallung nicht geeignet!
Du hast noch weitere Hinweise oder wichtige Fragen? Schreib mir ne Mail!
Viel Spaß beim Nachbauen! 🙂
