13. Februar 2014

[How2] LED Lauflicht

Endlich wieder was neues hier auf Kondensatorschaden, aber immer noch gähnende Leere in den Kategorien Werkstatt & Projekte. Wobei Inhalte gibt es ja schon, und eigentlich fehlen ja auch nur noch die passenden Bilder, aber… 😉

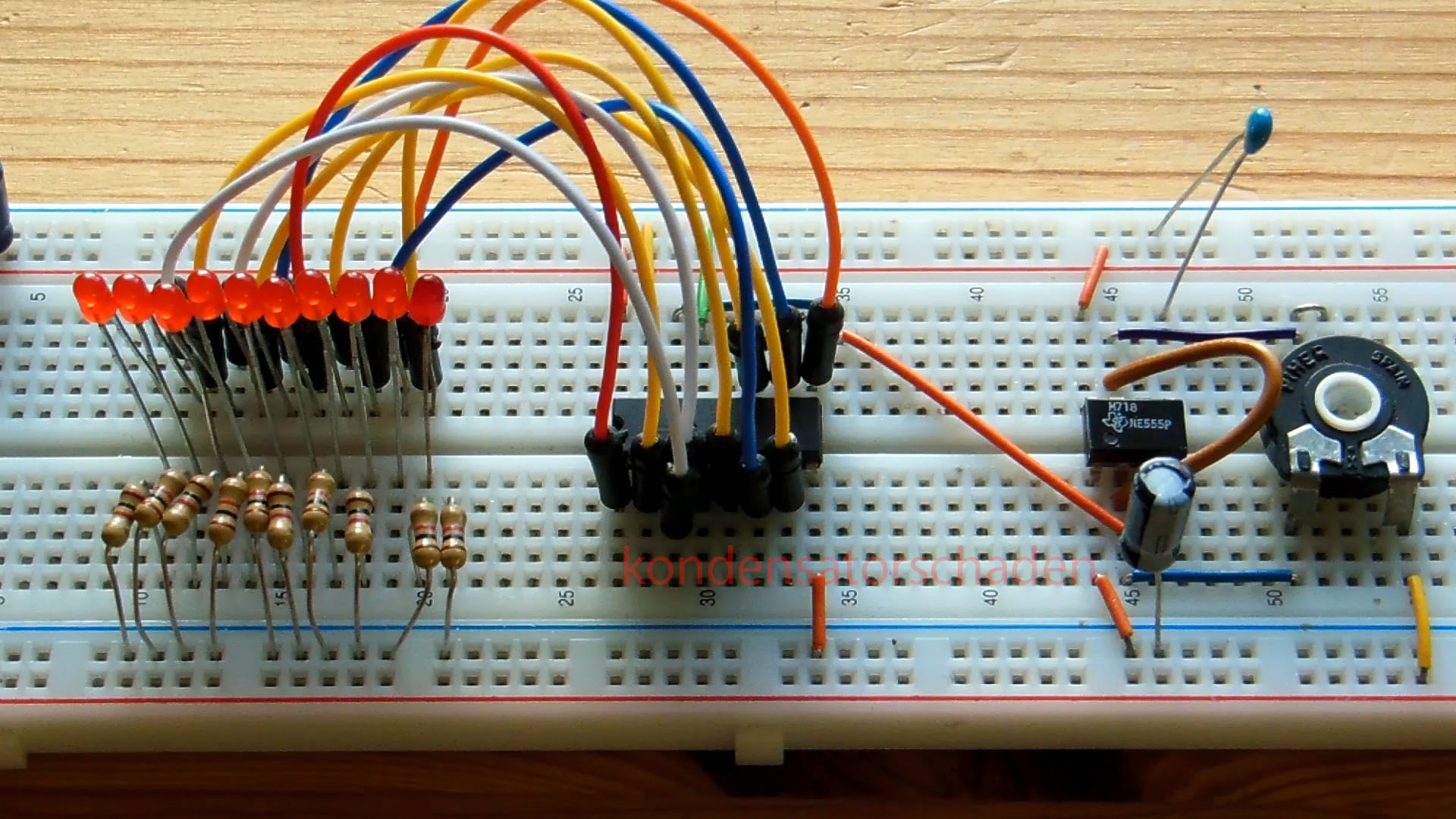

Lauflicht_KS

Das LED Lauflicht aus dem Video basiert auf zwei gängigen ICs: Zum einen dem Dekadenzähler CD4017, sowie dem Timer NE555(übrigens das weltweit meistverkauft IC!). Über den Timerbaustein wird die Frequenz generiert, mit der der Zähler, der wie ein Schieberegister arbeitet, anschließend die LEDs der Reihe nach durchschaltet – fertig ist das Lauflicht.

Statt den LEDs könnte man auch Transistoren dahinter schalten, etwa den Tip31 aus dem älteren Musik-LED Projekt. Damit wären dann 10×30 LEDs möglich, gepaart mit 100 Metern Kabel gibt das die optimale Beleuchtung für den nächsten Weihnachtsbaum 😀

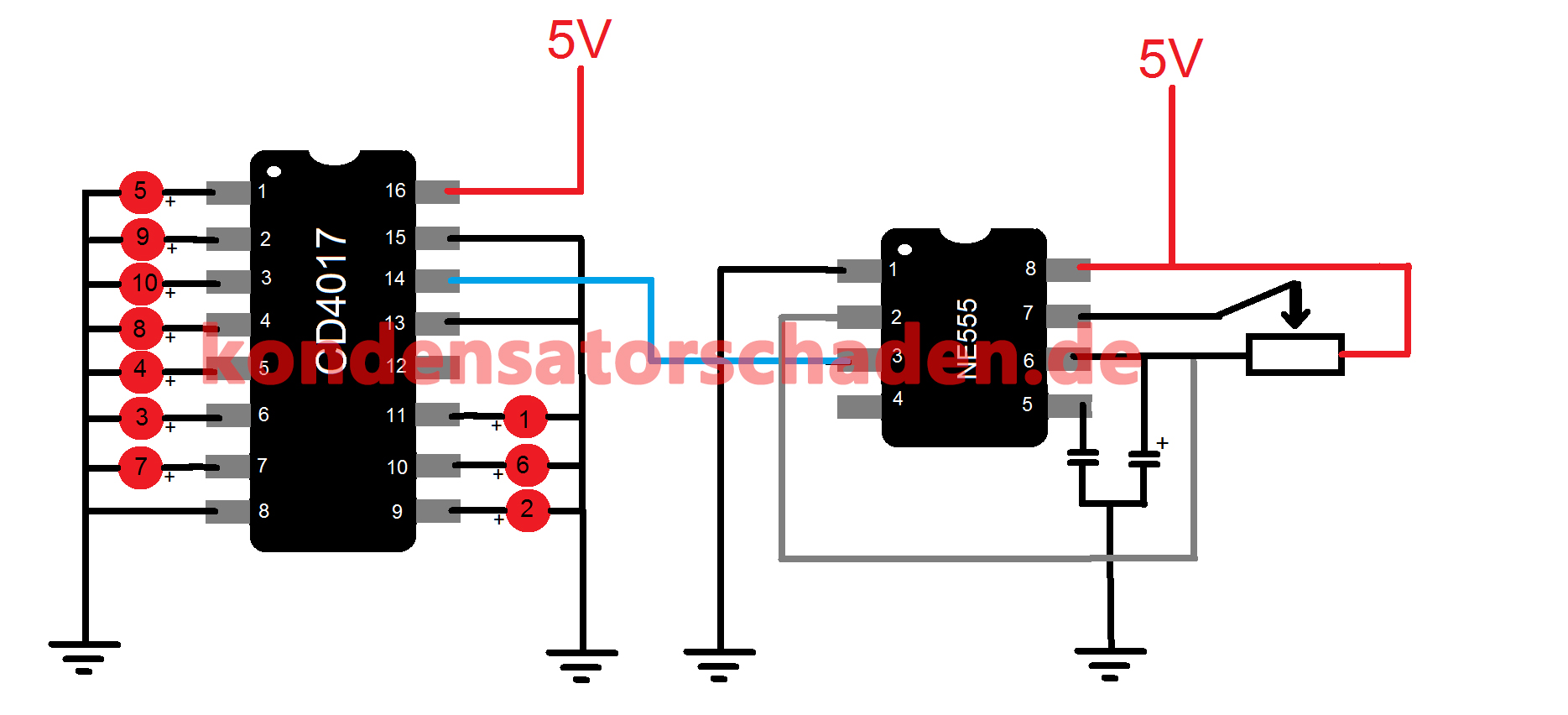

Hier der Schaltplan:
555LEDs

Da die eigentliche Beschriftung fehlt hier der Nachtrag:

0,1 µFarad Kondensator an Pin 5, Elko daneben 100 µFarad, Poti 10k Ohm, Vorwiderstände gemäß LED

Viel Spaß beim Nachbauen!
