9. September 2014

[How2] OBD2 Adapter für VAG Fahrzeuge selber bauen

OBD2_Stecker_KS

Weil der originale Schaltplan mittlerweile offline ist, habe ich heute Reverse Engineering betrieben, meinen Stecker zerlegt und anschließend den Schaltplan neu erstellt, diesmal auch mit den richtigen Widerständen, die waren Original ja leider falsch.

Materialliste:

– serieller Stecker 9-polig, am besten mit Gehäuse
– (optional) OBD Stecker samt Gehäuse (auf eBay zu finden)
– Platine
– Kabel 4-polig (vom Laptop zum Adapter) hab altes Telefonkabel genommen
– 1x PNP Transistor BC 556
– 2x NPN Transistor BC 546
–  6x 560 Ohm Widerstand
– 4x Widerstand 4,7k Ohm

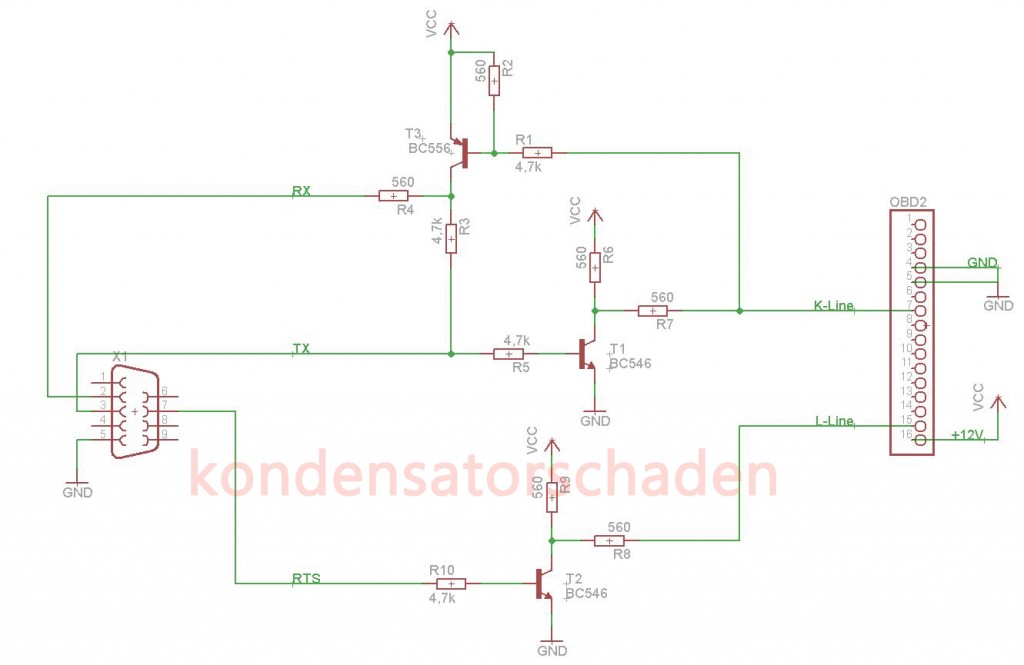

Schaltplan:

OBD2_Third_Party

AL319 obd2 Diagnosegerät für alle Fahrzeuge,Fehlercode für obd2 Diesel und Benzi... *
AL319 obd2 Diagnosegerät für alle Fahrzeuge,Fehlercode für obd2 Diesel und Benzin Fahrzeuge,MIL auschalten,Echtzeitdaten und Freeze Frame anzeigen,DTC-Definition
Preis: 36,62 €
(Stand von: 2023/03/30 8:42 am - Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)
2 neu von 36,62 €0 gebraucht
Bei Amazon ansehen *
(* = Affiliate-Link / Bildquelle: Amazon-Partnerprogramm)

Die passende Software, VCDS Lite(mit Unterstützung für Drittanbieter-Adapter wie
diesen) findet ihr hier (englisch):
http://www.ross-tech.com/vcds-lite/download/

(Ich hab sie aber für alle Fälle auch mal bebunkert, sofern die auch offline gehen sollte)

Viel Spaß damit 🙂

Kategorie: How2, Lötstation Stichworte: obd adapter, obd adapter bauen, obd auto auslesen, obd2, obd2 selber bauen
