[How2] VU-Meter selbst gebaut!

DSCN6020

Heute gibt es wieder etwas für die Heimbeschallungsanlage, ein VU-Meter. Sicher kennt jeder die Anzeigen, aber selber bauen ist doch immer noch eine Stufe besser als selber kaufen.


Die benötigten Bauteile:

– 10 LEDs
– LM 3914
– zwei Widerstände
– Lochrasterplatine
– 3,5mm Klinkestecker
– USB Kabel / Ladegerät / Batterie für die Spannungsversorgung
-beliebiges Gehäuse

Hier das Tool zum berechnen der passenden Widerstände:

http://www.electro-tech-online.com/blog-entries/single-and-dual-lm3914-v3-0-calculator.136/?page=1

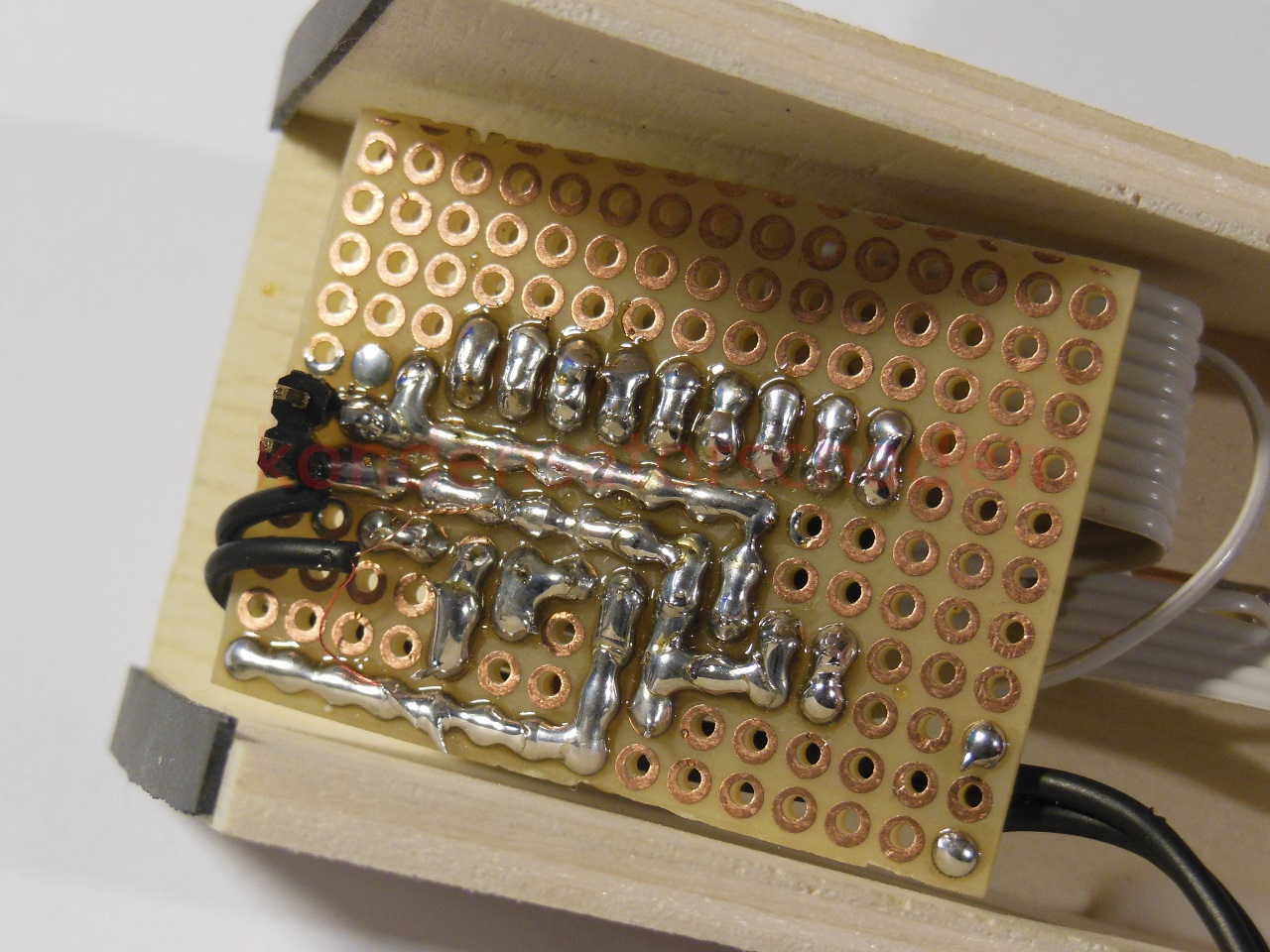

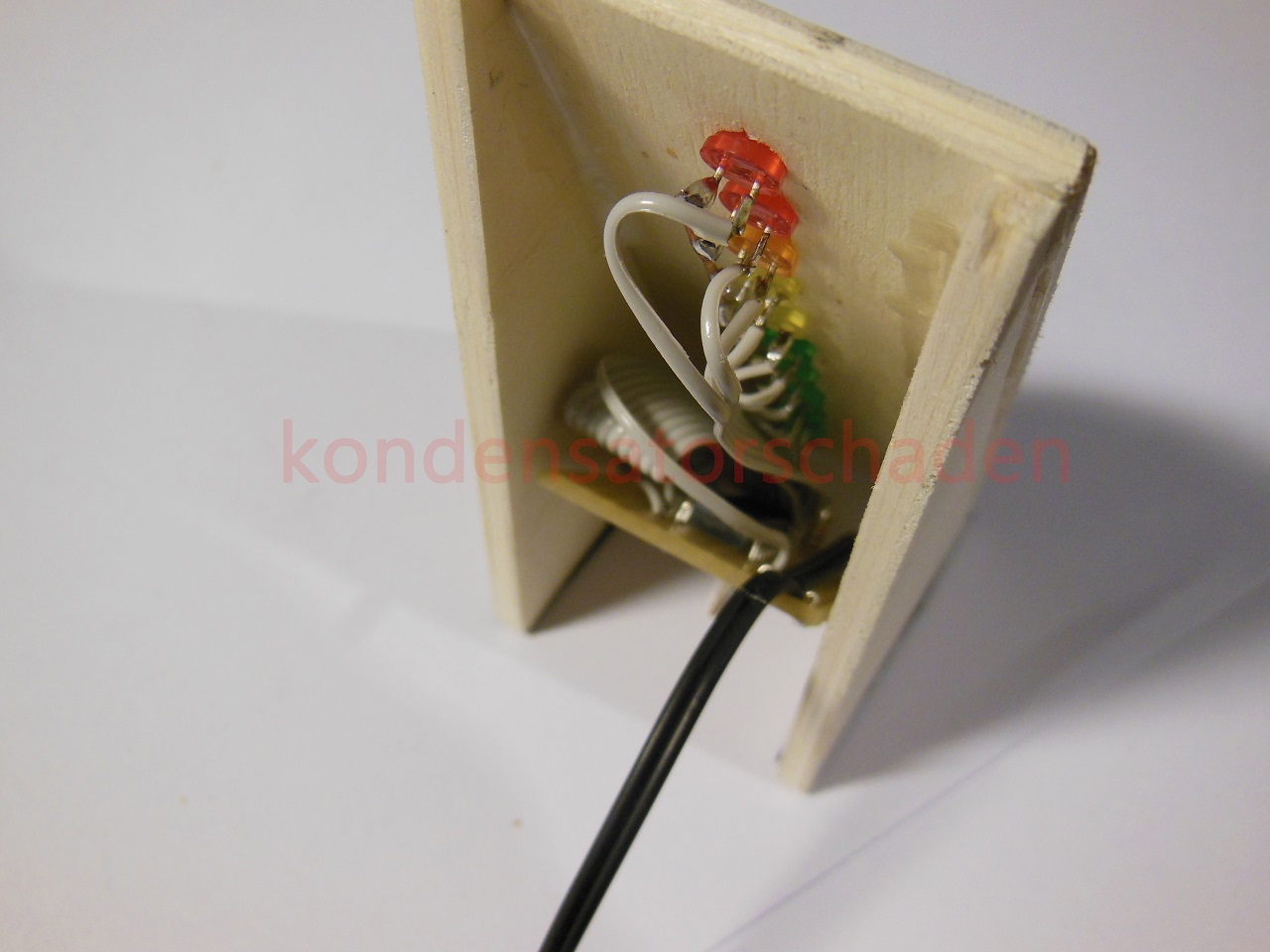

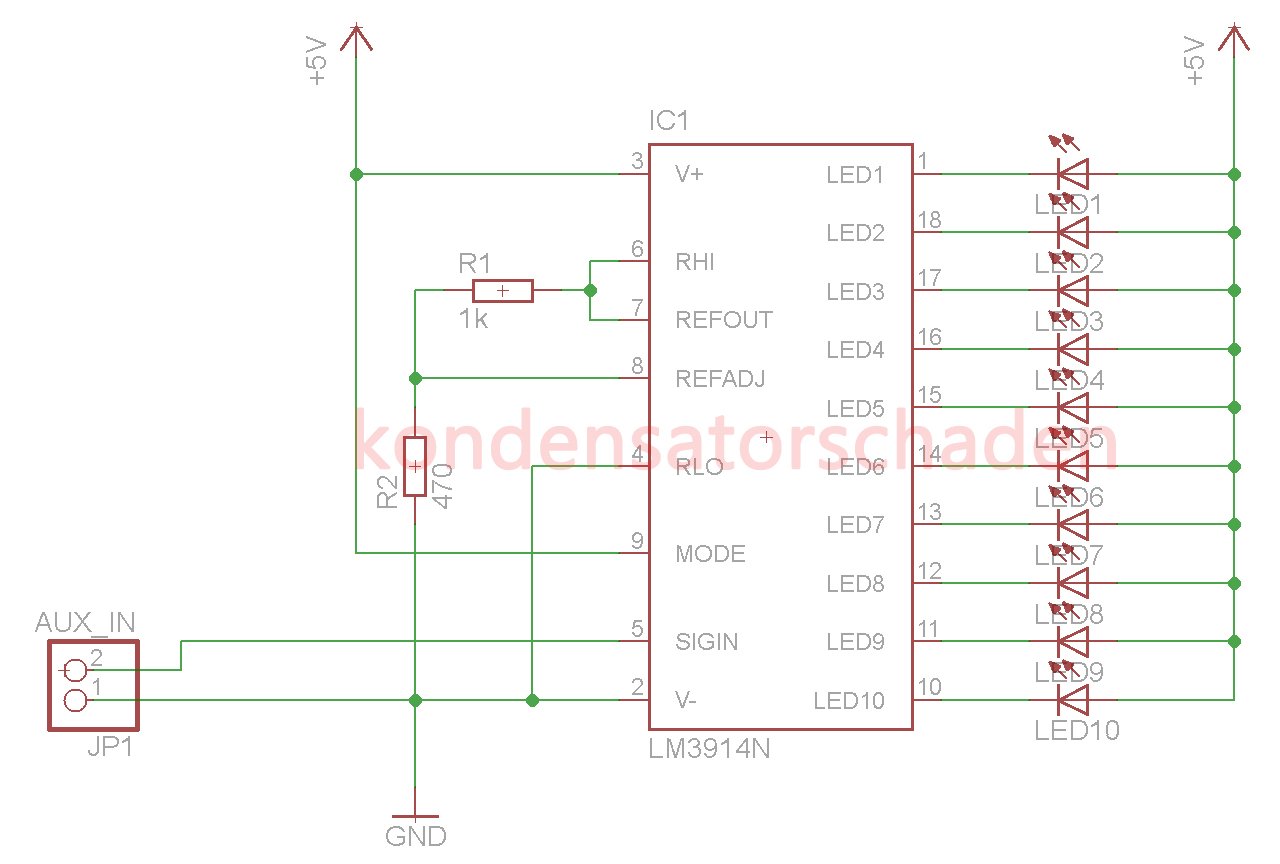

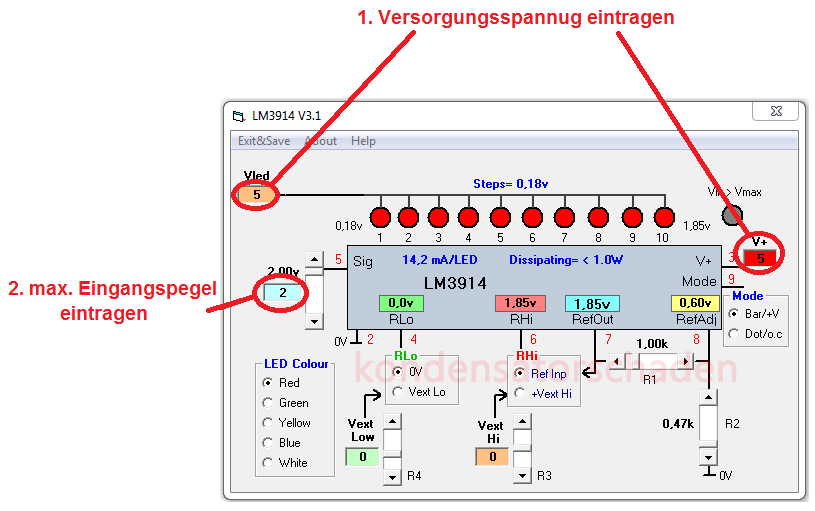

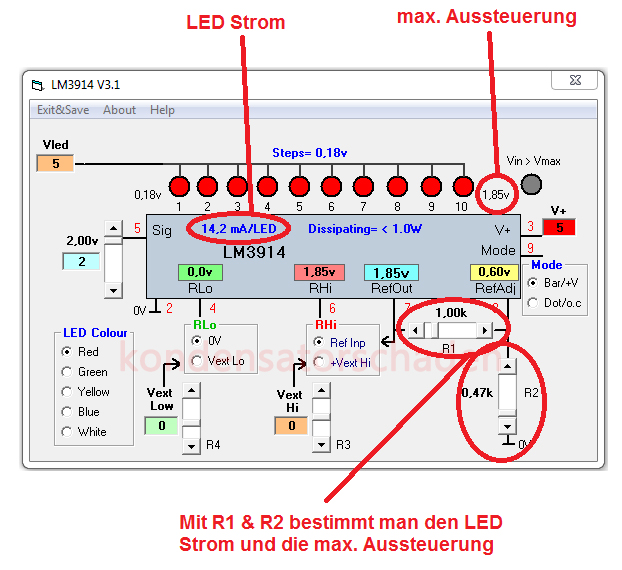

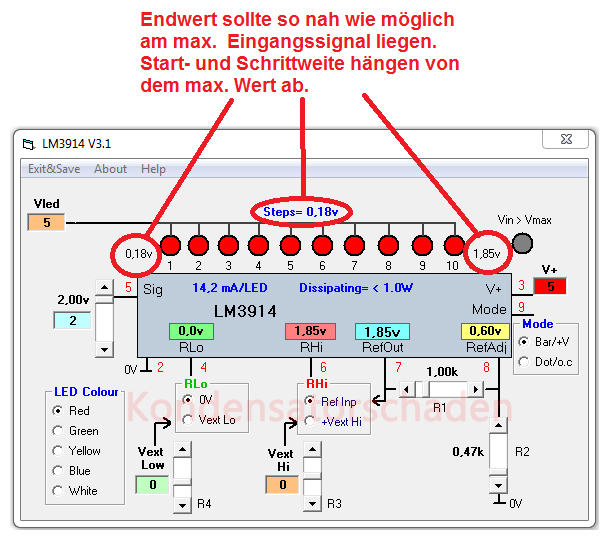

Da jetzt einige Nachfragen kamen, hier die Erklärung wie ihr das Tool einsetzen müsst, um die passenden Widerstände zu berechnen. Ist eine Galeria, klicken zum Vergrößern.


Schönen Sonntag und viel Spaß beim Nachbauen.

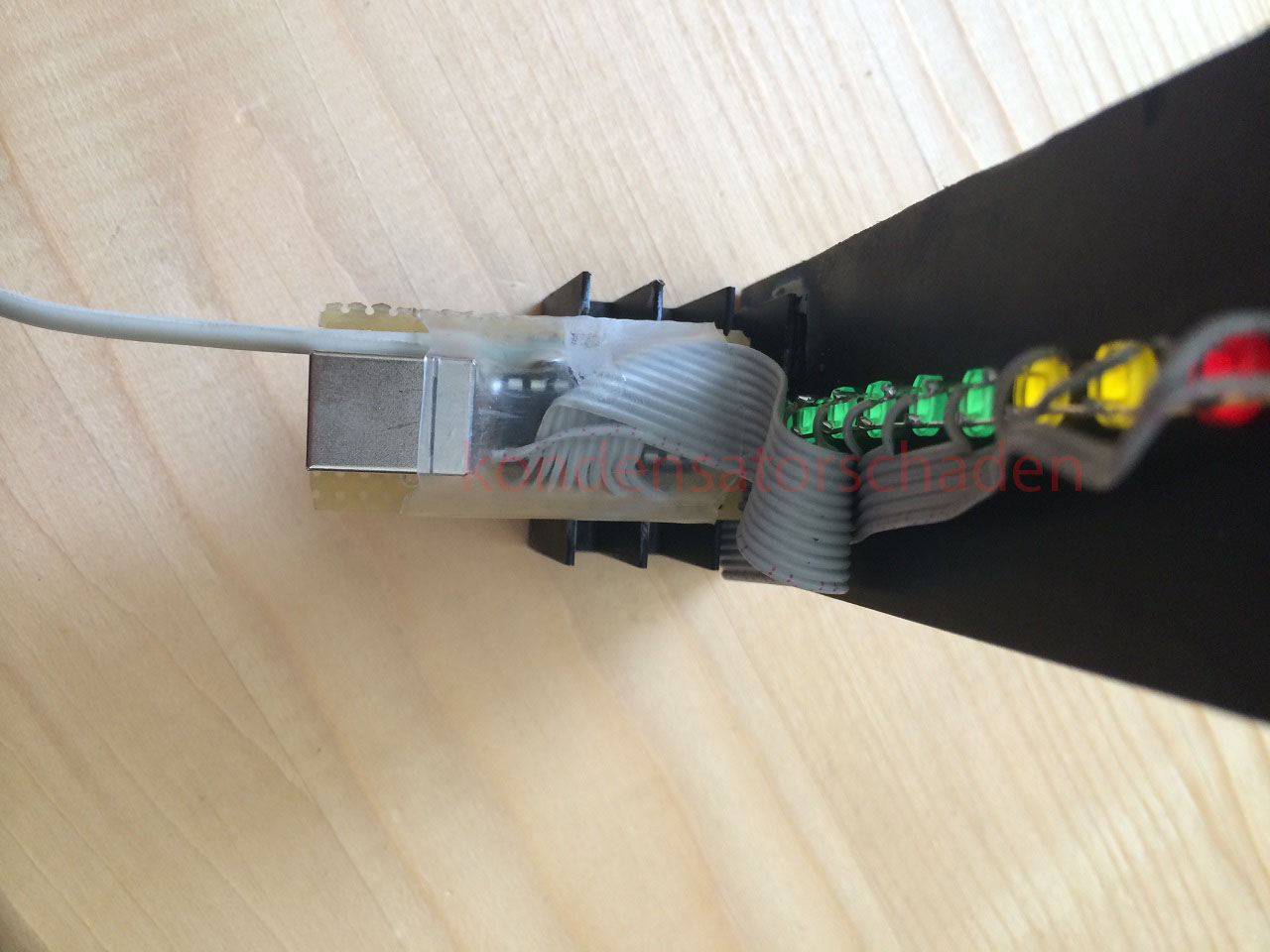

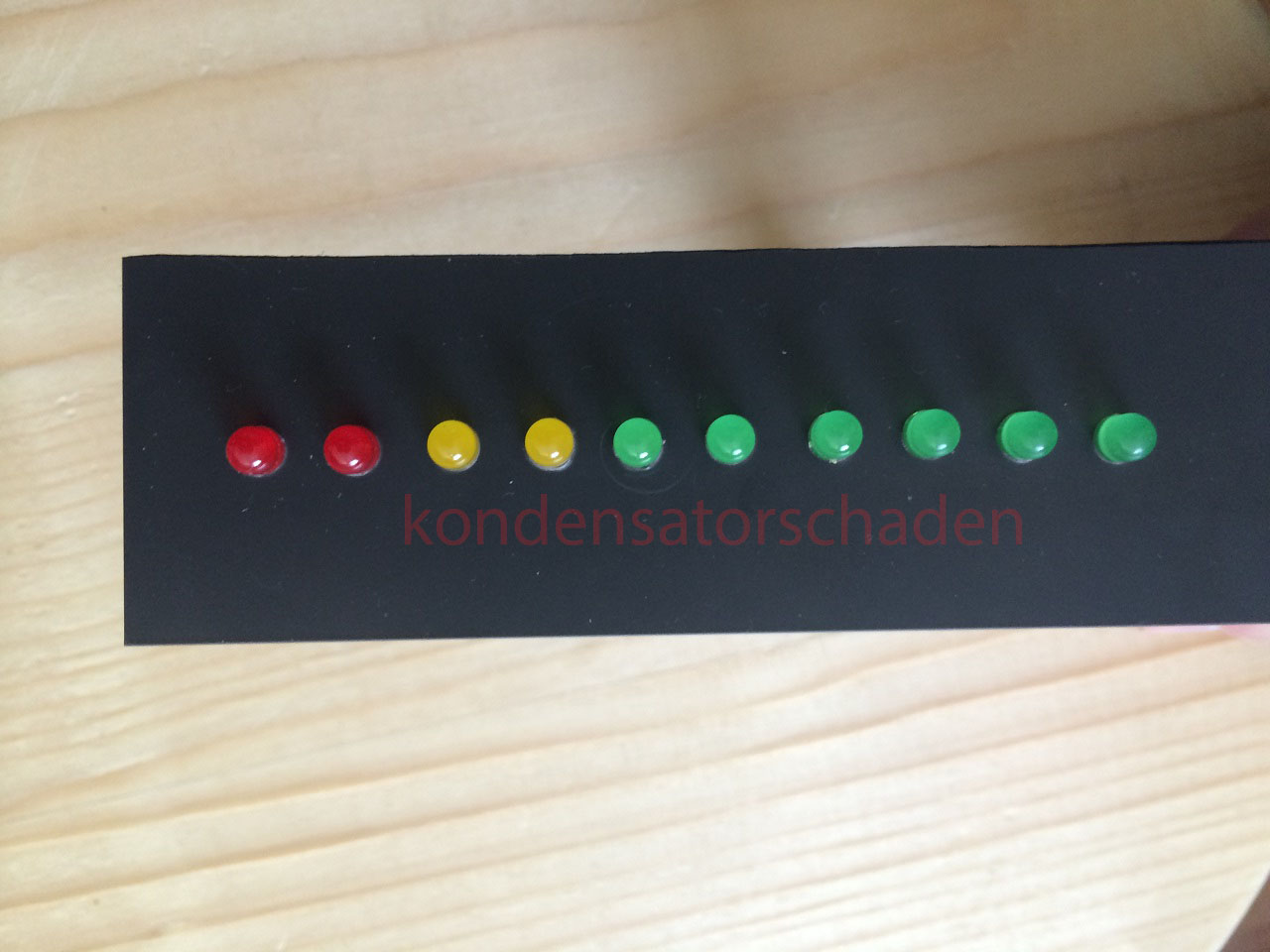

Und auch hier wurde wieder fleißig nachgebaut. Allerdings mit Kunststoff statt Holz, daher eine deutlich andere Optik. Passt eindeutig besser ins Musikgeschäft als mein Birken-Basismodell 😀 Gebaut von Jan S.!


Also ran an die Lötkolben und fleißig bleiben!



Dateien:

Kategorie: Lötstation Stichworte: led, licht zur musik, lm3914, lm3914 widerstände, musik led, musik visualisierung, sound 'n' light, vu meter
