[How2] LED Fernbedienung

If you have a problem, if no one else can help, and if you can find him, maybe you can hire: The famous Kondensatorschaden 😉



FernbedienungIA

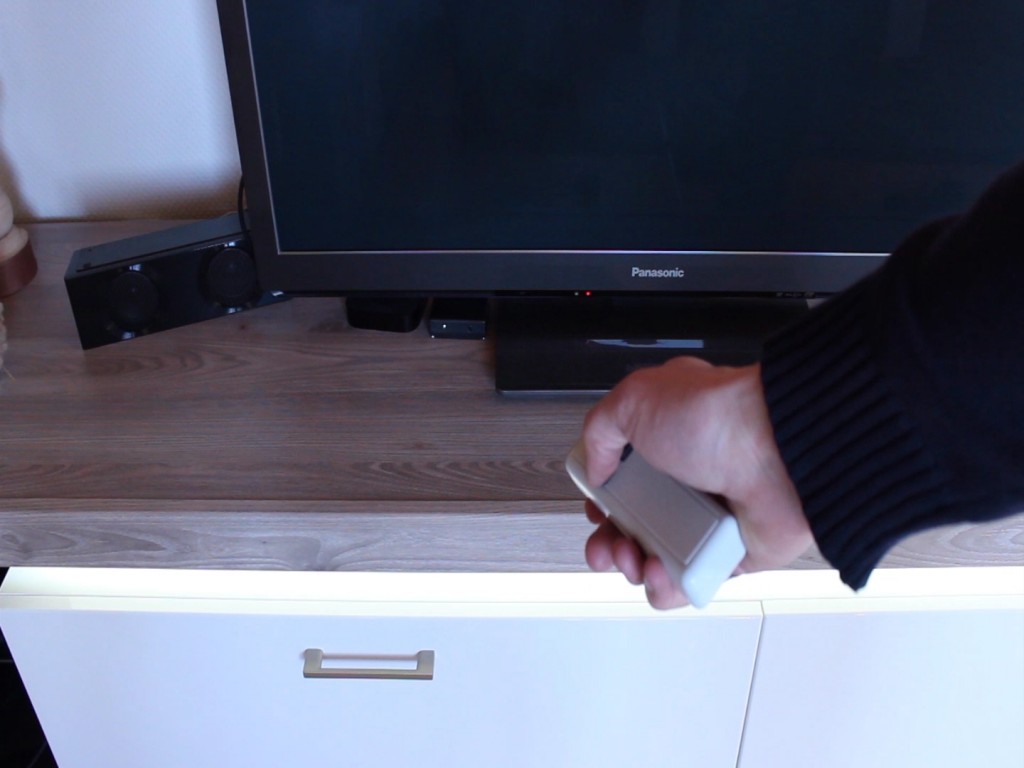

Nachdem ich geholfen hatte, dieses 10-Tonnen schwere Konstrukt von Wohnwand zwei Stockwerke hochzutragen, taten sich einige Mängel an der verbauten LED Beleuchtung auf. Drei Streifen sind verbaut, also gab es drei Netzteile und drei Schalter, die alles andere als formschön oder gut zu verstecken waren. Zudem ließen sich die Streifen nicht dimmen und waren damit Abends doch eher störend hell, zumal die Schalter direkt Vollgas durchschalteten.
Aber Kondensatorschaden wäre nicht Kondensatorschaden, wenn es hierfür nicht eine unglaublich aufwendige Lösung gäbe, die in keinem Verhältnis zum Aufwand stehen würde 😀


Also mit einem IRLZ24 Mosfet die drei LED Streifen beschaltet, und mit einem Attinny 25 und Attinny 5V  die passenden Modifikationen vorgenommen. Anfahrkurve damit es einem nicht die Augen rauslasert wenn man die Leiste im Dunkeln einschaltet, Ausfaden ebenso. Dann die Helligkeitsreglung die den letzten Wert im EEPROM speichert, auch wenn die Anlage ganz ausgeschaltet wird.
Da der Mensch ja mittlerweile faul und sesshaft geworden ist, wurde das Ganze mit einer nicht weniger aufwendigen Infrarotfernbedienung angesteuert, von diesen Teilen hat man bekanntlich ohnehin nie genug 😉

Etliche Stunden später konnte die Anlage dann in Betrieb genommen werden, aber seht selbst.

Empfänger

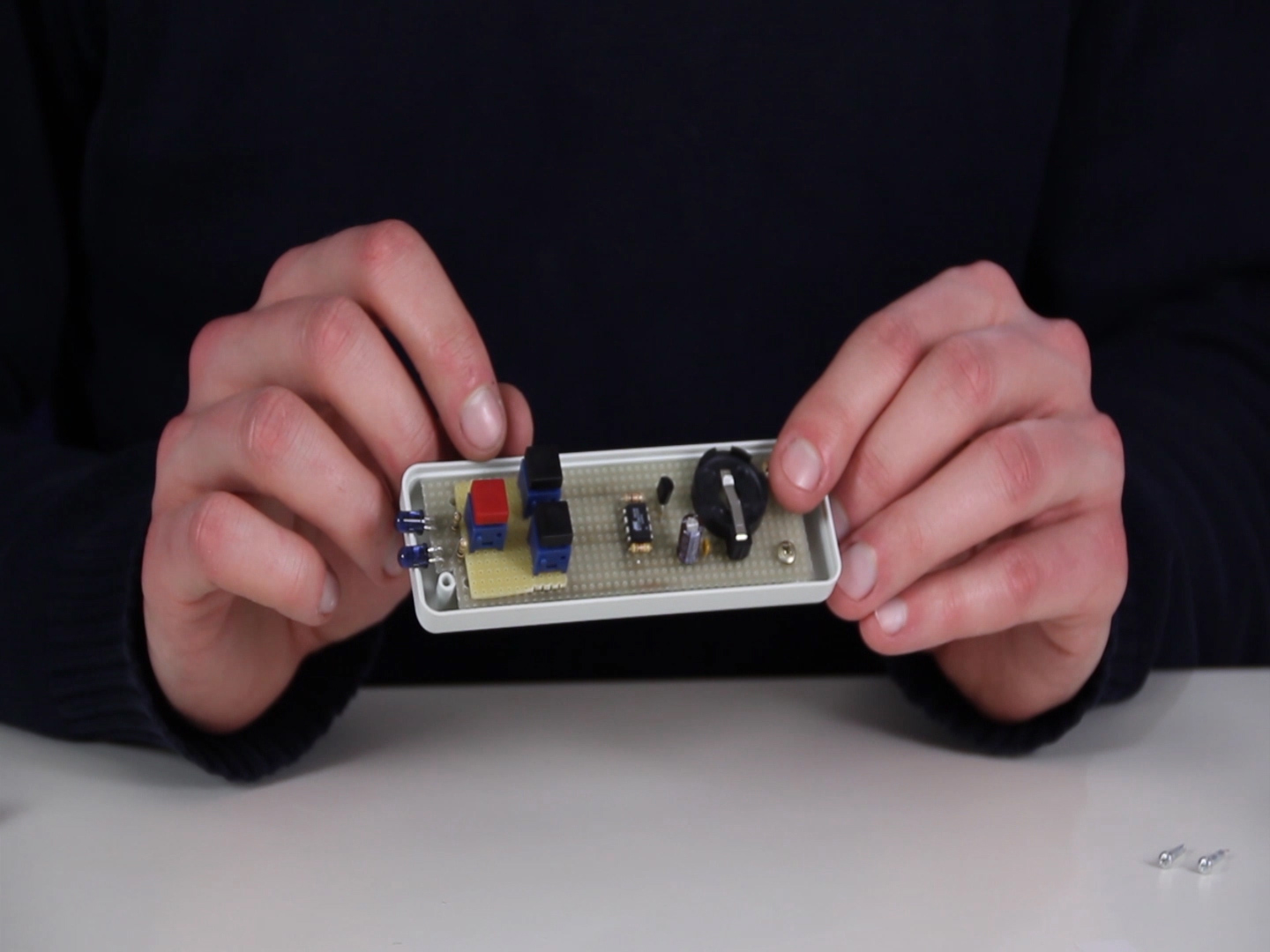

Fernbedienung

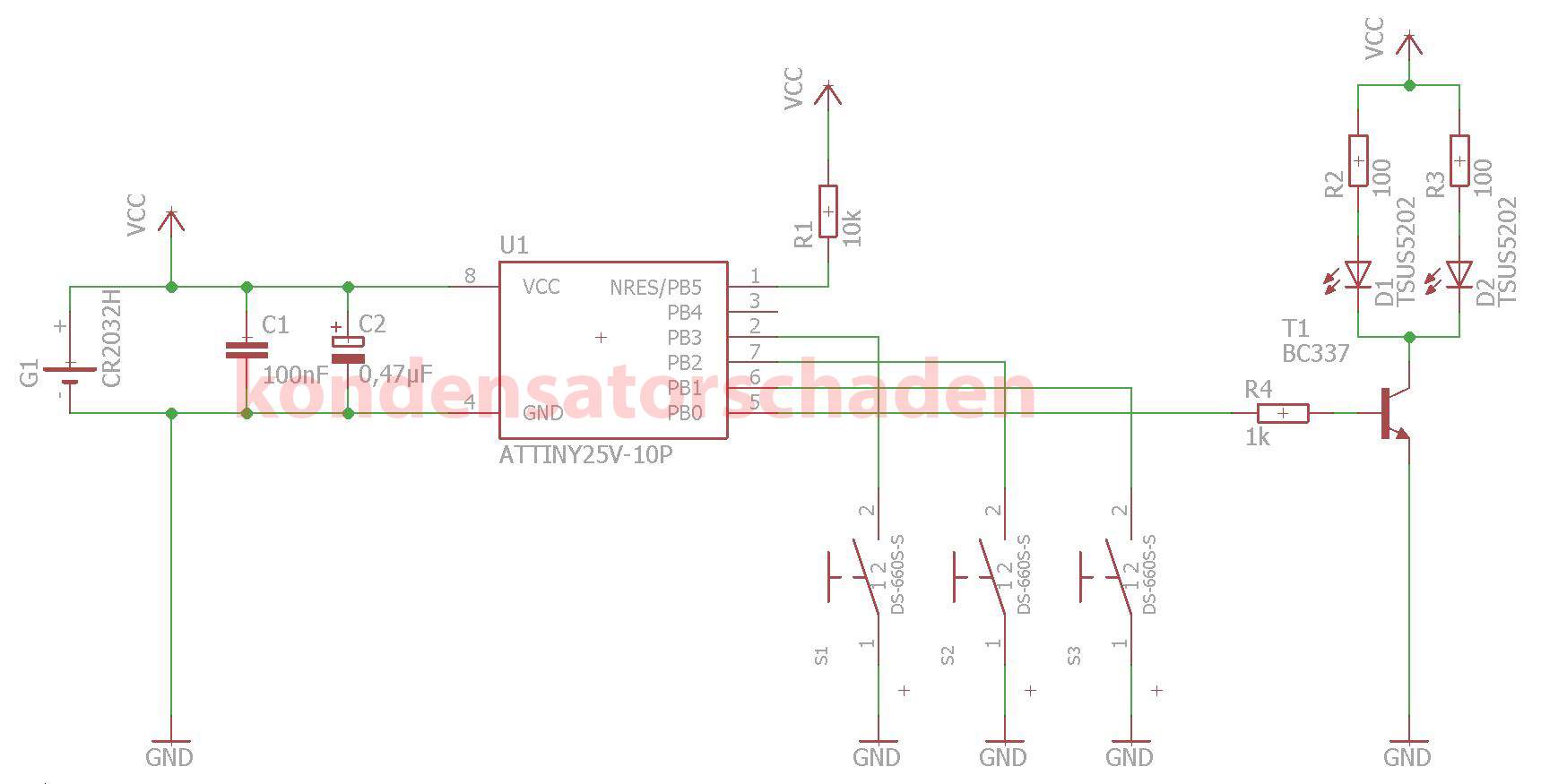

Unten gibt es noch den Sourcecode, die Schaltpläne & Layouts der Platinen zum Ausdrucken und Nachbauen, viel Spaß damit 🙂



Dateien:
Empfänger Layout OberseiteEmpfänger Layout UnterseiteFernbedienung Layout OberseiteFernbedienung Layout UnterseiteSourcecode EmpfängerSourcecode Fernbedienung

Kategorie: How2 Stichworte: fernbedienung led beleuchtung, fernbedienung led streifen, led fernbedienung
