Eine gute Nachbarin fragte neulich, ob ich ihr helfen könne. Sie hätte einen alten Rasenmähertraktor bei eBay ersteigert (1€, kein Scherz), und da der Freischneider und der aktuelle Rasenmäher nach unzähligen Operationen wieder so gut laufen würden…

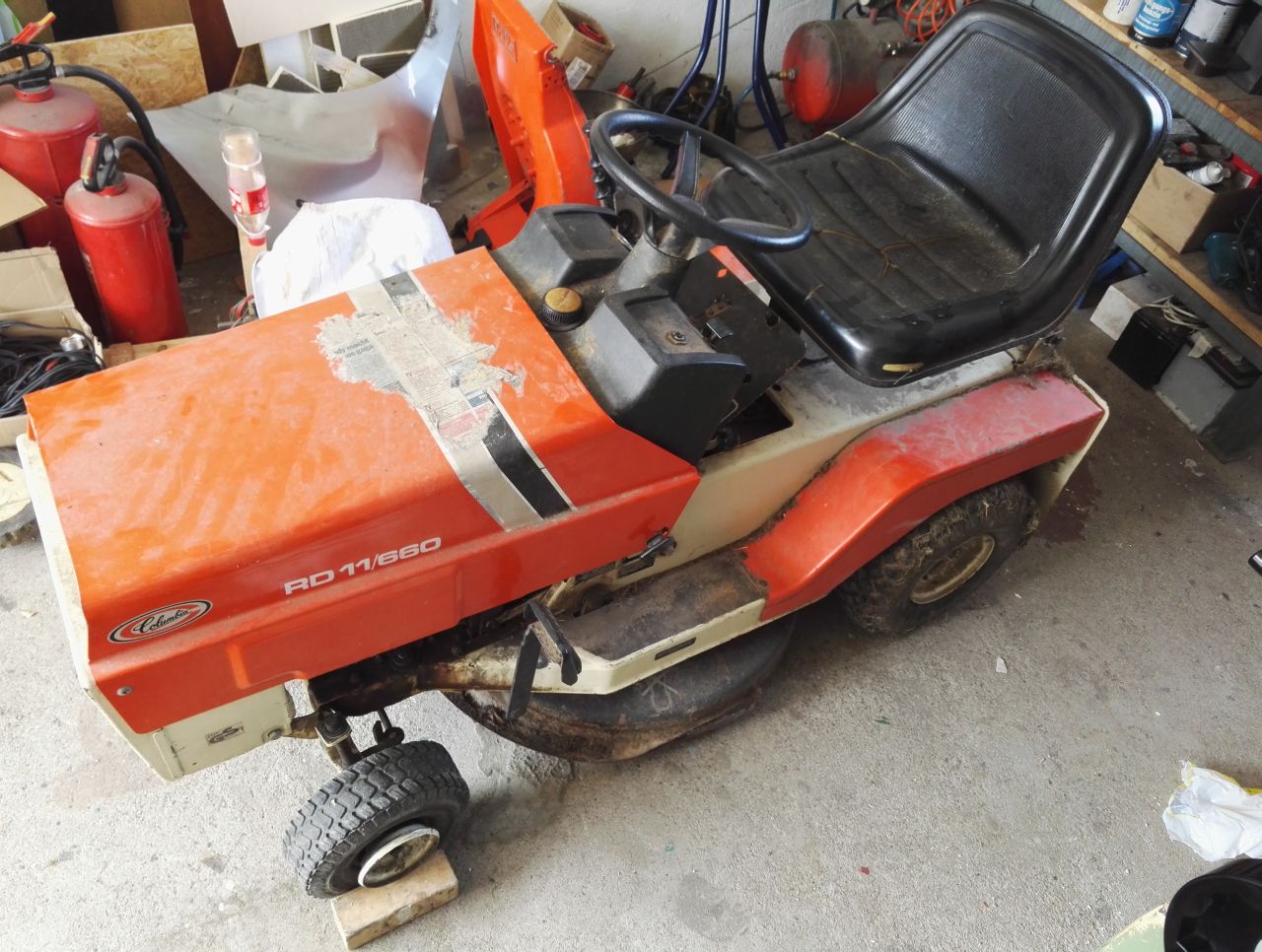

Man hilft wo man kann, und plötzlich stand abends ein ziemlich runtergerittener Rasenmähertraktor (MTD Columbia RD11/660) vor der Wirkstätte. Zunächst mal eine erste Bestandsaufnahme:
– ein Reifen kaputt/leer
– Batterie leer
– Tank leer
– Anlasserritzel im Eimer
– dreckig wie Hulle
– alles trocken, nichts geschmiert
– Öl pechschwarz und unter Minimum
Das Schlimmste war schon beim ersten Blick unter die Motorhaube zu erkennen: Die Ausgeburt der Hölle stammt von den Gangstern von Briggs und Stratton (Fun Fakt: Größter Ottomotoren Hersteller der Welt!) und ist in diesem Fall ein 11 HP Triebwerk. Der gleiche Block wird mit der gleichen primitiven Technik von 9-17 HP angeboten, und mittlerweile seit über 30 Jahren gebaut. Ich schreibe deshalb HP, weil der Amerikaner nicht in der Lage ist, seine Leistung in KW oder PS zu messen, dann wären die Triebwerke nämlich schwächer 😉
Da das Ungeheuer wohl länger gestanden hatte, zunächst mal den Vergaser abgeschraubt, alles sauber gemacht und durchgeblasen. Ist die Standardmaßnahme bei irgendwelchen Rasenmäherproblemen. Die Zündkerze sollte ebenfalls begutachtet werden, da darüber auf das Gemisch und den allgemeinen Zustand geschlossen werden kann. Elektrodenabstand richtig gestellt, und am Vergaser eine neue Dichtung für die Schwimmerkammer gebastelt, dann konnte es weiter gehen.
Wie starten?
Leider hatte der Vorbesitzer den nicht starten wollenden Motor wohl mit Starterspray und Dauerorgeln gequält, statt die Ursachen zu suchen (Dreck im Vergaser). Hinweiß an dieser Stelle: Wenn ein Motor nicht anspringen will, hat das seine Gründe. Statt die Motoren auf Teufel komm raus mit Startpilot zu quälen, lieber den Vergaser sauber machen und die Zündung untersuchen, das bringt in der Regel mehr und führt zu einem ordentlichen Ergebnis. Also Starterspray wegwerfen, und stattdessen die eigentliche Ursache suchen & beheben!
Zum Testen hätte man den Motor natürlich auch mittels Schlagschrauber über das Polrad starten können, aber den Starter selber wollte ich ja auch testen.
Ein Blick auf das Anlasser zeigt mal wieder: So baut man keine Anlasser. Jeder vernünftige Anlasser hat einen separaten Magnetschalter samt Kupplung, selbst mein Chinadiesel der noch irgendwo in der Ecke verstaubt, hat so einen fortschrittlichen Anlasser(Technik von Anno Dazumal).
Da man bei Briggs aber nach dem Motto arbeitet: “Mach es so billig wie möglich, selbst wenn es nachher Mist ist, Hauptsache es funktioniert von 12 bis Mittag!” wird das Ritzel durch die Drehung des Motors in den Zahnkranz des Motor geknallt. Dass das keine Konstruktion für die Ewigkeit ist, kann ein Blinder sehen. Das Gewinde (sichtbar im nächsten Bild) sorgt dann dafür, dass das Zahnrad wieder aus dem Zahnkranz runter läuft, sobald der Motor schneller dreht als der Anlasser. Dass das Teil aus Plastik statt Stahl ist, brauche ich wohl kaum erwähnen.
Also den Sprengring rausgewürgt, und das Ritzel begutachtet. Sieht so aus als könnte man es umdrehen. Gesagt getan, passt. Damit wäre der Anlasser für einen Testlauf wieder in Ordnung, ein neues Ritzel wird trotzdem geordert, das Alte macht es wohl nicht mehr lange.
Gähnende Leere im Säurebad
Was braucht es außer Benzin und einem Anlasser noch zum Starten? Richtig, ordentlich Saft. Die verbaute Batterie hatte leider schon das Zeitliche gesegnet, man beachte die Soll- und Istfüllstände der einzelnen Säurekammern (insbesondere dritte von links).
Für solche Fälle stehen bei mir unter der Werkbank immer ein paar Autobatterien bereit, also Starthilfekabeln an die beiden Klemmen, Schlüssel umgedreht und Feuer!
Siehe da, der Anlasser dreht und hat noch genug Power, den Einzylinder auf Touren zu bringen. Sprang überraschend gut und schnell an (das kenne ich von einem anderen Dauerpatienten gleicher Bauart eher anders). Läuft! Kurz warmlaufen lassen, dann Ölwechseln. Die Motoren sind übrigens aus Aluminium mit eingesetzter Gusseisen-Laufbuchse, ausgelegt für 400-600 Betriebsstunden. Die Kopfdichtungen die reinsten Fehlkonstruktionen.
Hier ein Bild von letztem Jahr und dem Dauerpatienten: Rings um den Kopf ist der Zylinderkopf verschraubt, bloß zwischen der Stößelkammer und dem Brennraum hat man die mittige Schraube aus Platzgründen eingespart. Drei Mal dürft ihr raten, wo es die Kopfdichtung durchgeblasen hatte… (Erkennbar an viel Ölrauch aus der Kurbelgehäusentlüftung) Aber das nur nebenbei, hier habe ich den Kopf draufgelassen, man sollte sich ja nicht Arbeit machen als unbedingt notwendig.
Messer schärfen
Als der Motor wieder lief, ging es dem Messer an den Kragen: Mittels Schlagschrauber demontiert, war das gute Messer schon arg zugerichtet. Also erst mit der Drahtbürste den groben Dreck entfernt, und dann am Schleifbock wieder scharf gemacht. Natürlich könnte man auch ein neues kaufen, aber so schwer ist es wirklich nicht, und so kann man auch wieder 30€ mit 10 Minuten Arbeit sparen.
Kein Strom mehr aus dem Kupfer-Kabel
Als der Motor mit der neuen Batterie dann lief, gleich noch schnell gemessen ob gleiche noch geladen wird – leider Fehlanzeige. Die Lampen funktionierten jedoch einwandfrei. Also ran an die Lichtmaschine – eine Spule die bei solchen Motoren unter dem Polrad versteckt ist.
Das Polrad sitzt auf einem Konus, und wird mittels Passfeder und einer großen Mutter an Ort und Stelle gehalten. Zum Lösen solcher Muttern nimmt man am besten einen Schlagschrauber, Kurbelwellen gegenzuhalten ist meist schwierig und im Zweifelsfall bricht dann etwa eine der Luftschaufeln ab. Drei Sekunden hämmern und dann rauschte die Mutter mit dem bekannte Schlagschrauber-Vollgas-Klang nach oben. WUUUUUUUUHHHHHHHH Kling-Kling-kling.
Leider ist auch dieses Polrad mit zöllischen Gewinden versehen, und da meine Abneigung gegenüber dieser Art von Kernschrott hinlänglich bekannt ist, wurde nicht lange gefackelt. Mit der Bohrmaschine das alte Gewinde Gemurxe rausgebohrt, 8,5er Kernloch eingebohrt und ein frisches M10er Regelgewinde reingeschnitten. Sollte ich oder jemand anderes da noch mal dran müssen, man wird es mir danken. Mit einem Stückchen Baustahl und zwei Schrauben ließ sich das Polrad dann hervorragend abziehen.
Da liegt sie nun, die Doppelspule: Die halbe Wicklung ist zum Laden der Batterie, die andere Hälfte Wechselstrom für die Glühbirnen in der Front. Die Gleichrichtung ist bei den Billigheimern dem Rotstift zum Opfer gefallen, und durch eine einzelne Diode im Kabel ersetzt. So wird ein stolzes Viertel der vorhandenen Ladung in die Batterie gepumpt – Respekt Jungs, ich wusste gar nicht das man mit dem Kauf eines Brückengleichrichters vollkommen verarmt!
Rechts dafür sitzt die Zündspule der Magentzündung. Halbwegs servicefreundlich verbaut, braucht man dafür nur das Luftleitblech mit seinen vier Schrauben lösen. Die Zündspulen sind übrigens bei den allermeisten Briggs Triebwerken gleich, auf eBay werden sie als “Zündspule 9-17 HP” angeboten.
Update:
Die Ladespule war nicht defekt, sondern nur mit der defekten Batterie überfordert. Man kann auch die Kabel der Lichtwicklung und der Ladewicklung bündeln und ebenfalls mit Dioden versehen, um die Ladeenergie zu erhöhen.
Dafür hat nach einer Woche Stillstand die Zündspule das zeitliche gesegnet. Keine Ahnung warum, von jetzt auf gleich gab es keinen Funken mehr. Ich war zunächst nur von einem Kabelbruch ausgegangen, aber dem war leider nicht so. Mit einer neuen Spule geht es nun weiter.
Warten auf die Ersatzteile
Dass neue Ritzel für den Anlasser und eine frische Varta-Batterie sind bestellt, in der Zwischenzeit soll der neue Besitzer sich aber schon mal ruhig mit seinem Gefährt anfreunden und so fahren – meine Werkstatt ist ja in Sichtweite. Daher wurde noch einiges an Kleinkram erledigt, damit dem frohen Mähen bis Ende der Saison und dem eintreffen der Ersatzteile nichts mehr im Weg steht.
Der kaputte Reifen war eigentlich nicht kaputt, sondern nur leer und weil Tubeless eben abgesprungen, also Luft rein, ein bisschen nach links rechts und gepopelt und plöp, saß er wieder an seinem Platz. Kann sein das hier auf Dauer ein neues Gummi her muss, aber warten wir es ab.
Da sämtliche beweglichen Teile am quietschen waren, Öl und Fett rangeschleppt und einmal Wartung-komplett-2go bitte: Kette vom Getriebe zur Hinterachse gefettet, Vorderachse gefettet, sämtliche Umlenkstangen geölt, die Lenkung nachgestellt und ebenfalls gefettet.
Beim rumkriechen unter dem Gerät gesehen, dass die Lenkstange vollkommen verbogen war (gehört fast gerade), ich hatte mich bei der Probefahrt schon etwas über den riesigen Wendekreis gewundert. Im Schraubstock wieder gerade gebogen, wird nach der Saison auch gegen eine etwas massivere Stange getauscht.
Zum Schluss den Hobel noch ein wenig herausgeputzt. Konnte sich danach echt wieder sehen lassen, finde ich:
Update: Kostensammlung
Da danach gefragt wurde, hier die bisherige Kostensammlung:
– Starterritzel = 4€
– Zündkerze = 6€
– neue Zündspule =34€
– 1,5l Öl = 3,5€
– Varta Batterie = 27€
– neuer Schlauch = 5€
Also zusammen cirka 80€ Euronen. Die Zündspule ist nachträglich verendet, ich dachte erst es wäre nur das Kabel gebrochen, aber leider war dem nicht so. Aber dennoch: Insgesamt eine sehr lohnenswerte Investition. Die billigsten Baumarktmäher kosten ab 1500€, gute ab 4000€ bis Ende offen, je nach Funktionsumfang. Bis auf die Zündspule und das Starterritzel sind alles Verschleißteile, die nach etwa 20 Jahren nicht mehr taufrisch sind, oder schon früher hätten getauscht werden müssen.
