Auch dieser Beitrag hängt dem Video mal wieder ein paar Tage hinterher – wird auch irgendwie nicht besser 😀

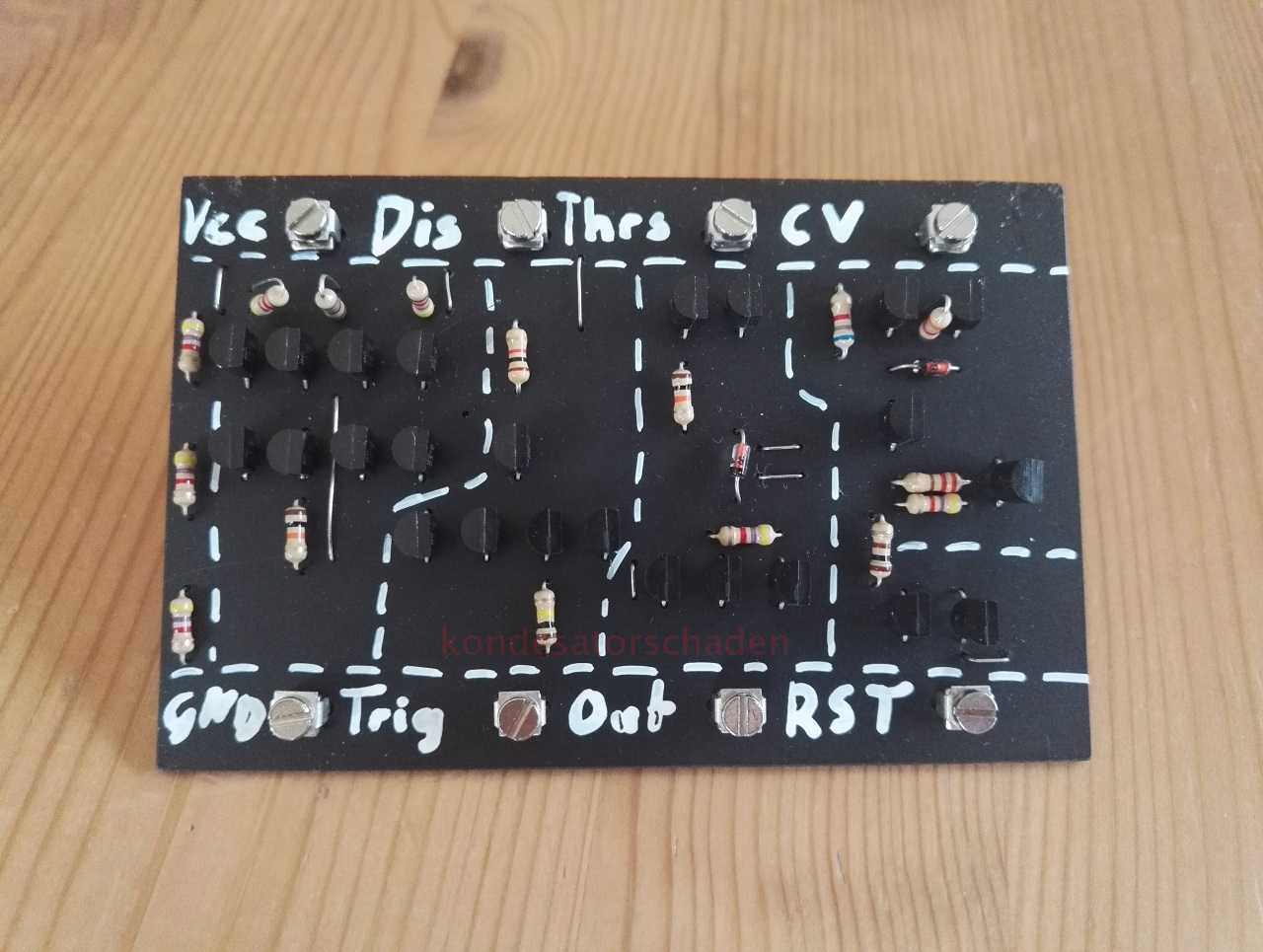

Der diskrete Nachbau des meistverkauften ICs der Welt soll verdeutlichen was Elektronik heutzutage leistet und mit wie wenig Raum sie auskommt. Mit 24 Transistoren, 16 Widerständen und 2 Dioden lässt sich so auf einer Größe von rund 100mm x 65mm ein Baustein nachbauen, der sich in seiner handelsüblichen Version mit 9,3mm x 6,5mm begnügt. Auch auf der Kostenseite steht ein klares 1:0 für den fertigen Baustein: zwischen 10-25ct kostet das kleine IC, dafür bekommt man beim Nachbau ein paar Transistoren oder einen(!) der acht Einzelkontakte wenn man mal wieder beim “blauen C” shoppen ist.
Dennoch hat der diskret aufgebaute NE555 auch etwas zu bieten: Logikschaltungen direkt nachvollziehen, zu manipulieren und nachmessen zu können. Mit einem Oszi kann so an jeder Stelle jedes Signal nachvollzogen werden und man kann sich tiefer in die Logik der Schaltung hineinversetzen als einen schwarzen Baustein mit Signalen zu füttern und Änderungen am Ergebnis (falls eins vorhanden ist) nachzuvollziehen.
Das Layout ist bei mir wieder einmal geätzt worden – ja, ich weiß dass viele das auch nicht mögen, aber für zielgerichtetes Arbeiten ist es wesentlich einfacher mit solchen Platinen zu hantieren als stundenlang im Lötnebel die notwendigen Verbindungen zu erschaffen. Leider kommt auch dieses Layout nicht ganz ohne Kabelbrücken aus, irgendwann muss ich mal ins Dual-Layer Business einsteigen 😀
Die Ätzvorlage findet sich wie immer in den Downloads.
