[Mikrocontroller] RGB LED ansteuern

RGB LED AVR 001

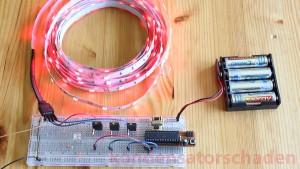

Wie schon im Video am Wochenende zu sehen war, jetzt es nun um die Dreifaltigkeit der bunten LEDs. Im Prinzip nichts anderes wie drei einzelne LEDs die in ein Gehäuse gequetscht wurden, haben sie doch ihren Reiz. Sei es als Benachrichtigungs-LED im Handy, als schicke Beleuchtung an der Wand oder als Ambilight hinter der heimischen Flimmerkiste.

Die Ansteuerung mittels Mikrocontroller ist entsprechend leicht: Drei unabhängige PWM Signale braucht es, am besten direkt über leistungsstarke MOSFETs wie den IRLZ34N geschaltet, um die kleinen Plasikfunzeln ans leuchten zu bringen. Mit entsprechendem Zurückfahren der Kanäle lassen sie so beinahe alle erdenklichen Farben mischen.

RGB LED AVR 002

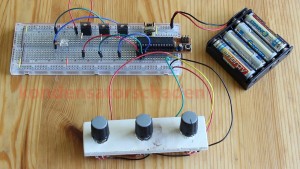

Zum Dimmen der einzelnen Kanäle via Potis wird die Stellung der Potis über den ADC (Analog-Digial-Wandler) ausgelesen, und durch vier geteilt. Das liegt daran, dass der ADC Port mit 1023 Bit auflöst, die PWM Kanäle lassen sich von 0-255 aussteuern. 1023:4 = 255.75 Passt!

Über den Befehl „getADC“ lesen wir den Potiwert aus, speichern in einem Word-Wert, teilen durch vier und lassen diesen Wert durch den PWM Port ausgeben = fertig.

Die im Schaltplan eingezeichneten Potis braucht es für den Fader nicht, dran lassen kann man sie trotzdem. Der gemeinsame Pulspol der LEDs wird mit der Spannungsversorgung verbunden, die einzelnen Minuspole werden über die Mosfets angesteuert.

RGB_ATmega8_Grundschaltung

(Klicken zum vergrößern)



Den Sourcecode gibt es unten zum Download, viel Spaß beim Farben mischen! 🙂
