22. August 20163 Kommentare

[How2] SMD Smiley

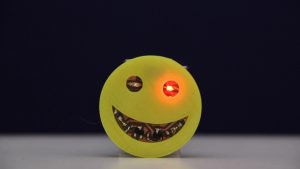

Sequenz 01.Standbild001

Wie immer mit der gewohnten Verspätung heute die Pläne und Details zum SMD Smiley. Zwei LEDs, zwei Transistoren, zwei Kondensatoren und vier Widerstände braucht es für die primitive Wechselblinkerschaltung, die abwechselt das eine oder das andere Augen aufblitzen lässt.

Die Platine ist geätzt, Durchmesser etwa 29mm. Die Layouts dafür findet sich unten im Downloadbereich. Der Smiley ist aus dem 3D Drucker, kann aber auch durch Pappe oder ein Stück Sperrholz ersetzt werden, alternativ beim 3d-Druckdienst ausdrucken lassen.



Die Teilekosten belaufen sich auf  zirka 2€ ohne Platine und Smiley (ich habe mit den Conrad Filialpreisen gerechnet), je nachdem wo man das Material kauft, kann es noch mal günstiger sein. Unten im Download und Teilebereich habe ich alle Bauteile (zu Conrad) verlinkt, sowie die Bezeichnungen aufgeführt. Bei den Downloads gibt es:

– Ätzvorlage als PDF für Tonerdirektverfahren
– STL Datei zum 3D Druck des Smileys
– Bestückungsplan und Schaltplan noch mal zum runterladen

Viel Spaß beim Nachbauen. 🙂

Teileliste:
  • LEDs 2x (153392 - 62) (~14ct)
  • Widerstand 2x 470 Ohm (1208662 - 62) (~2ct)
  • Widerstand 2x 220 kOhm (1208727 - 62) (~2ct)
  • Kondensator: 4,7µF 2x (457914 - 62) (~7ct)
  • Transistor BC817 2x (153076 - 62) (~20ct )
  • Knopfzellenhalter (650546 - 62) (~1,19€)
Dateien:
1471858142SMD_Smiley_Aetzvorlage.pdf1471858153SMD_Smiley_Bestueckung_v1.jpg1471858163SMD_Smiley_Schaltplan.JPG1471858173SMD_Smilie_3D.stl

Kategorie: How2, Lötstation Stichworte: smd löten, smd projekt, smd smiley, smt smiley
