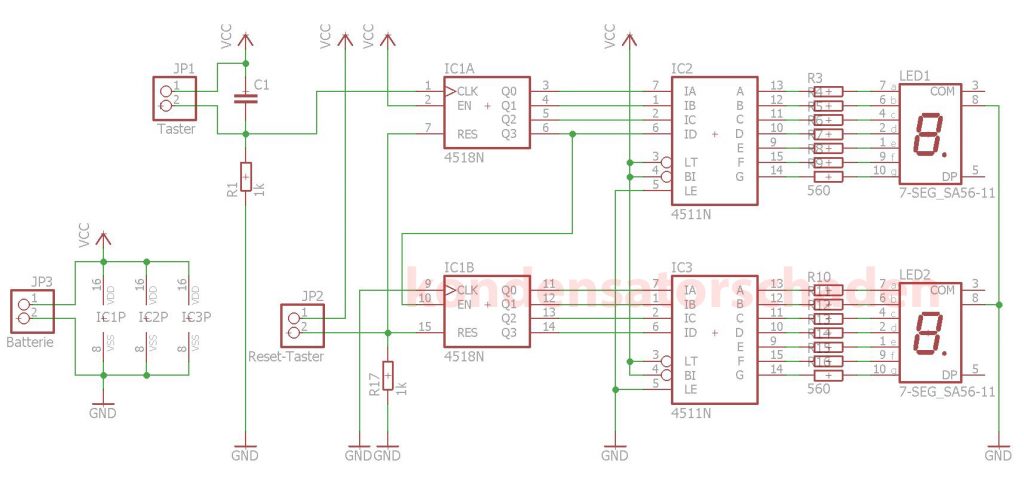

Wie immer mit reichlich Verspätung der Blogbeitrag zum letzten Video. Der digitale Zähler arbeitet mit einem CD4518 und zwei Siebensegementtreibern CD4511. Der CD48 zählt dabei einfach die Impulse an seinem Eingang, und gibt diese binär an die beiden Displaytreiber weiter. Das Ganze lässt sich auch auf 3 oder vier Anzeigen erweitern, die dann sehr ähnlich zum zweiten Treiber angeschlossen werden, die ebenfalls auf eine erste fallende Flanke warten.

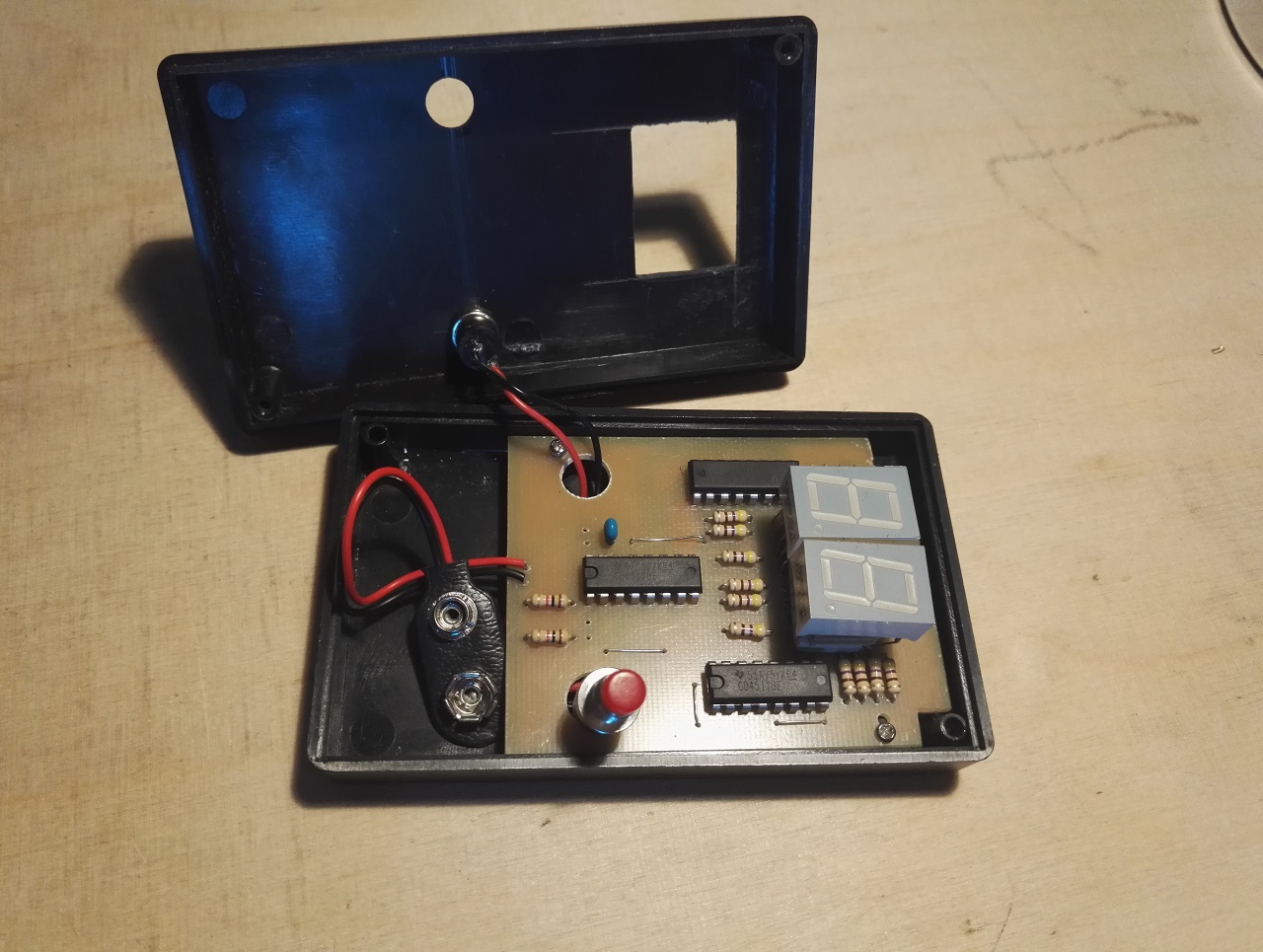

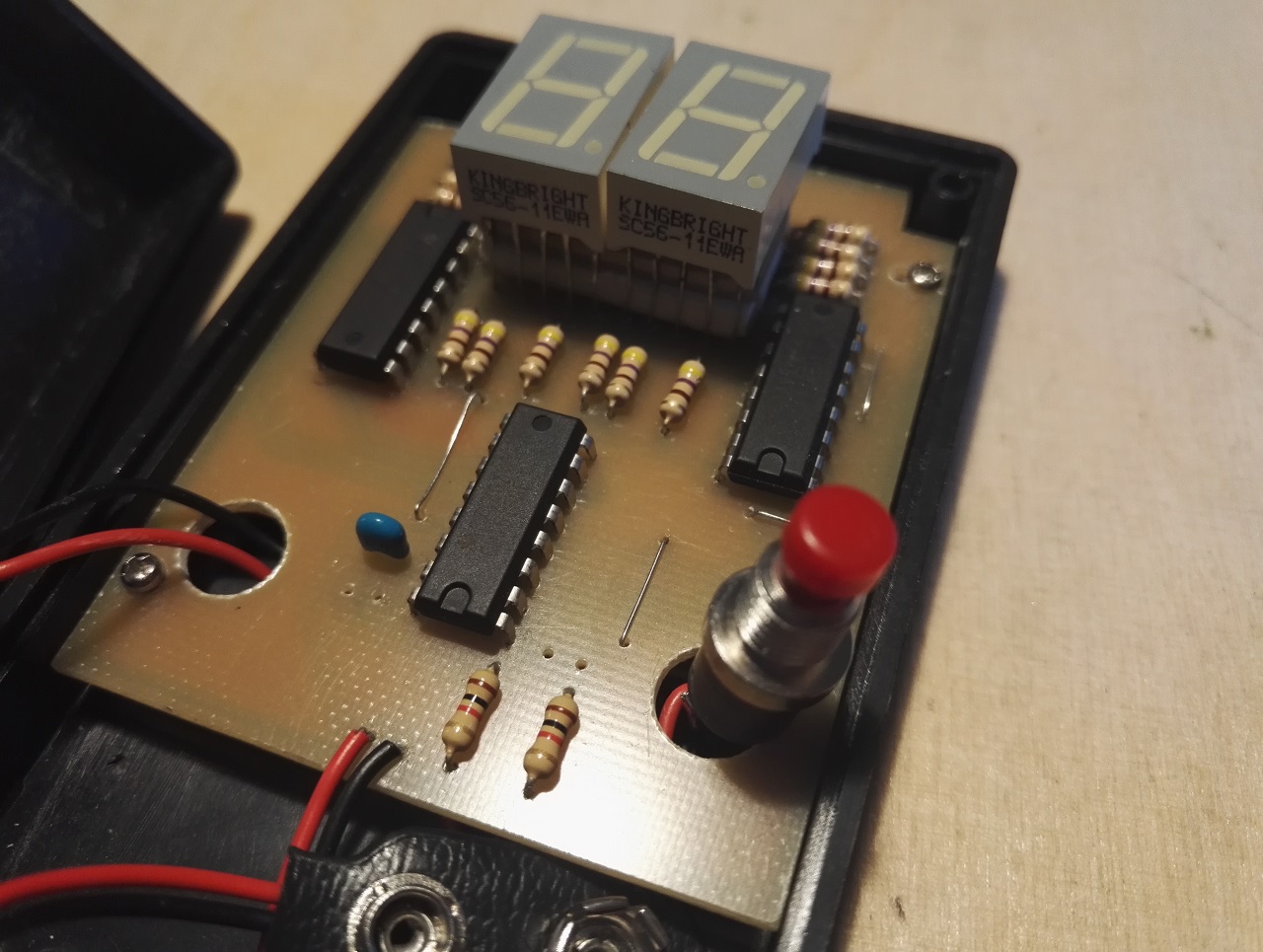

Der Kondensator zum Entprellen war bei meinem Schalter zu schwach, da sollte man ggfs ein größeres Modell einsetzen oder etwas rumprobieren. Das Gehäuse ist ein Universalgehäuse mit 100 x 60 x 20mm, einen Ein/Ausschalter kann man auch noch verbauen falls das gebraucht wird.
Unten in den Downloads liegt die Layoutdatei zum Download.
Hallo,
die Teileliste fehlt. Ich möchte den Zähler nämlich nachbauen. Und dazu möchte ich wissen welcher Kondensator und welche Wiederstände verwendet wurden sind.
Gruß, SandroP
Die Menschheit ist bequem geworden, ich weiß. Werte stehen alle im Schaltplan, aber noch mal für dich: 560 Ohm bis auf zwei mit 1k Ohm.
Der Wert vom Kondensator leider nicht. Welchen hast du eingebaut? (Wert)
Einfach den Text lesen. Simon schreibt, sein zuerst eingesetzter Kondensator war zu schwach. Dem folgend einfach mal etwas austesten, vor dem Einlöten. Hätte auf Verdacht bei 100nF angefangen.
Hallo Simon,
ich finde den Schaltpan nicht, würde aber gerne die Schaltung bauen. Nur mit den Datenblättern aus dem Internet hab ich das Ding leider nicht in gang bekommen (eventuell hab ich da was falsch verdrahtet). Unter dem Video lassen sich bei mir zwei von vier Bilddateien nicht öffnen also ist der vielleicht da abgebildet aber ich hab sonst nix gefunden.
LG ZZ
Gibt es das auch mit 3 x 7-Segment Anzeigen und bis 999 ?
Eventuell als Aufbau auf einem Breadboard ?
Hallo,
das Turtorial zu dem Zähler ist wirklich genial. Ich würde das Teil gerne nachbauen und die Frage ist, gibt es noch eine Ein Ziffer Ausführung?
Die detaillierte Teileliste würde mich interessieren.
Könnte man die Taster auch „wasserdicht“ machen?
Würde mich über eine Antwort und die Teileliste wirklich freuen!
MfG
Marco Kriegbaum
Die Teileliste, nach der hier immer gefragt wird, ergibt sich doch aus dem Schaltplan. Teile nachzählen/kaufen, steht doch alles drin. Aber ich fürchte, ich werde es wohl mal abtippen müssen, damit auch die blinden Hühner mal ein Korn finden. 😉
Für die Einziffervariante reicht es, einfach die komplette zweite Hälfte wegzulassen, ist ja quasi zwei mal parallel aufgebaut. Reset solltest du trotzdem anschließen.
Wasserdicht ist schwierig, gibt es sicherlich Gehäuse und Schalter für. Aber unter Wasser empfehle ich sonst mit den Händen bis zehn zu zählen 😀
Hi Simon,
Ich bräuchte genau so einen 7-segment Digitalzähler. Ich kenne mich aber leider zu wenig mit Elektronik aus, um sowas selbst zu bauen (Kann gerade mal nen einfachen Schaltkreis mit LEDs löten). Ich finde aber so etwas nicht nirgends zum Kauf. Weißt du, wo ich sowas kaufen könnte?
MFG
Alex
Hallo,
Ich wäre auch an einer fertigen Lösung interessiert, da ich so etwas für ein Modellbau Projekt suche aber von Elektronik wenig Ahnung habe.
Gruß
Hallo Simon,
Tolle Videos machst du!! Daumen hoch!!
Ich habe eine Frage und zwar: ich habe alles gebaut und gemacht, wie du es erklärt hast. Mein Problem ist folgendes: mein Zähler springt von 8 auf 18 (immer) und bleibt manchmal entweder bei 27 , 37 oder 47 hängen. Was könnte vermutlich das Problem sein?
Ich würde mich sehr freuen, wenn du mir weiter helfen könntest!!!
Viele Grüße,
Pablo
Der eine Bauteil ist ein 4815N. Geht da auch ein 4811B?
Danke für die Hilfe.
Hallo,
die 7 Segment Anzeige SA56-11EWA hat doch eine gemeinsame Anode
oder nicht ?
Der Ausgang vom 4511N ist doch ein high Signal — wie kann das funktionieren
oder mach ich ein Denkfehler ?
Gruss RolandF
