Es gibt ja Probleme im Leben, die normalsterbliche Menschen nicht kennen und auch nicht nachvollziehen können. Vor einem solchen Problem stand ich auch, als ich eine Maschine mit einem Betriebsstundenzähler ausstatten wollte. (Link zum Video-> hier)
So mancher wird sich nun denken – Moment mal, dass wird doch zigtausendfach gemacht – ja, soweit, so richtig, sooo außergewöhnlich ist das Problem nicht.
Konkret soll bei einem polumschaltbarer Motor (Dahlander, zwei Drehzahlen) gezählt werden, der über einen Nockenschalter samt relativ aufwendiger (weil sicherer) Verschaltung gesteuert wird.
Statt einer einzelnen Phase, an der ich den Betriebsstundenzähler einfach parallel anklemmen könnte, müsste ich konkret an vier Stellen messen oder vier Zähler haben. Denn der Motor kann in vier Modi gefahren werden:
– langsam, Rechtslauf
– schnell, Rechtslauf
– langsam, Linkslauf
– schnell, Linkslauf
Die Sicherheitsschaltung sorgt zudem dafür, dass nicht einfach vom Schnelllauf auf den Langsamlauf geschalten werden kann, sondern erst der Nockenschalter wieder auf Position „0“ gedreht werden muss, bevor die Maschine wieder anläuft.
Aufgrund dieser Problematik habe ich schon bei der Vorgängermaschine von einem Betriebsstundenzähler abgesehen. Klar, die billo-Variante wäre einfach, den Zähler parallel an den Beleuchtung oder das DRO zu hängen, aber das ist weder eine schicke Lösung, noch eine besonders realistische Zählweise.
Die Lösung heißt AC-Current-Switch
Im wesentlichen ist der Current-Switch ein induktiver Messkreis, der mit einem nachgeschalteten Solid-State-Relais etwas schalten kann. Praktischerweise benötigt der Switchy keine externe Stromversorgung, sondern nutzt die induzierte Energie sowohl für die Messung/das Schaltung sowie für den Betrieb der eigenen Schaltung.

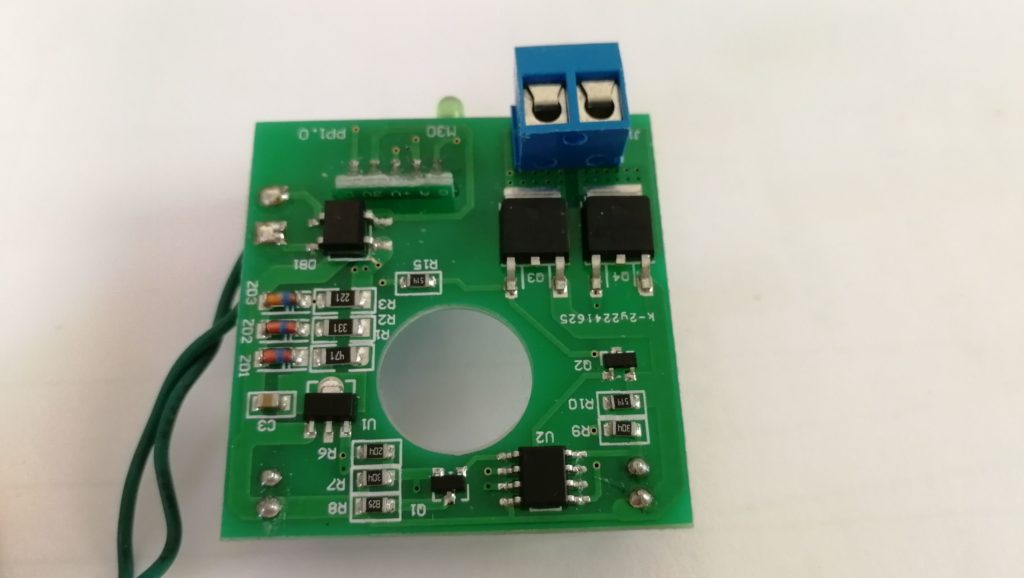

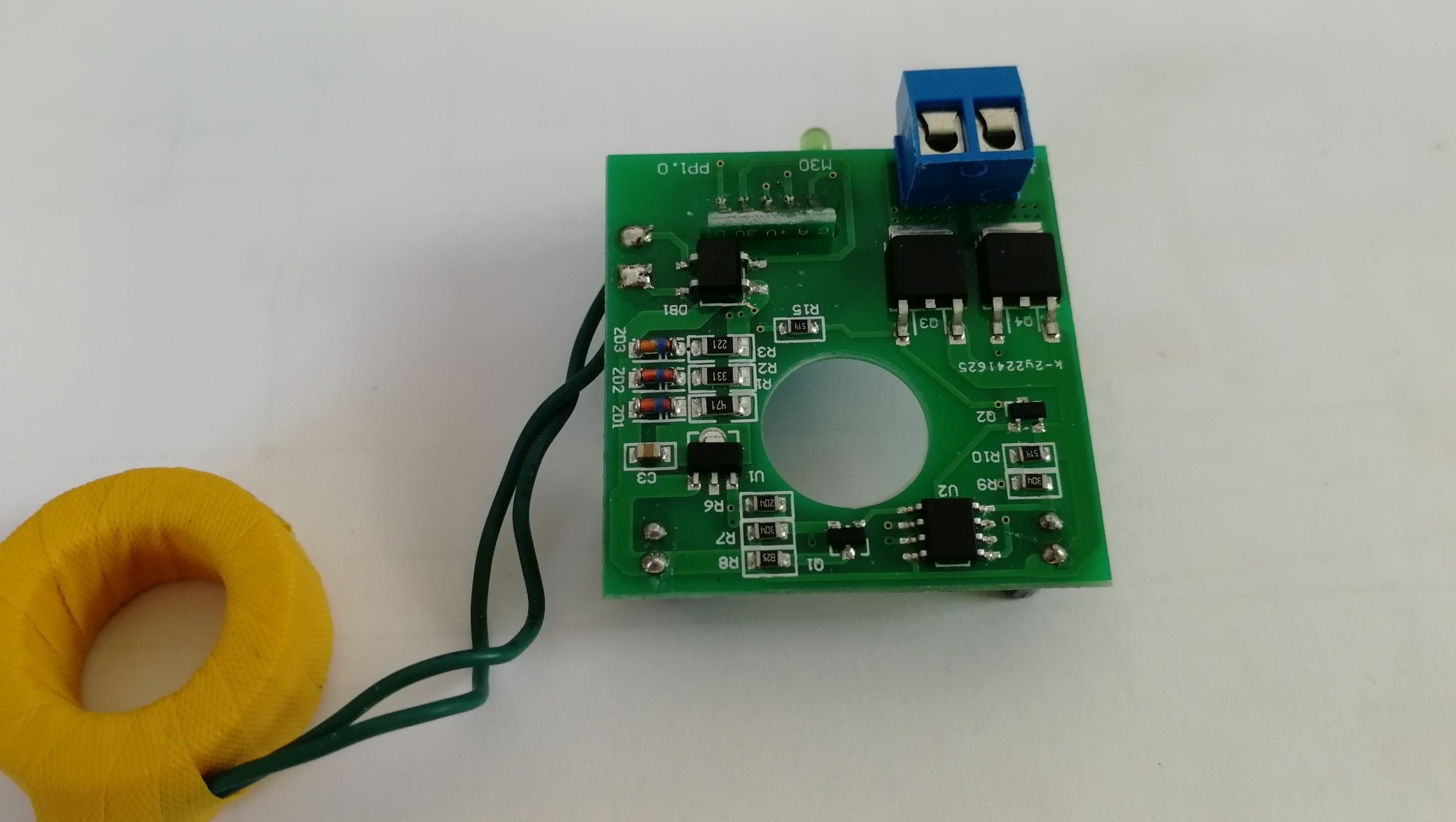

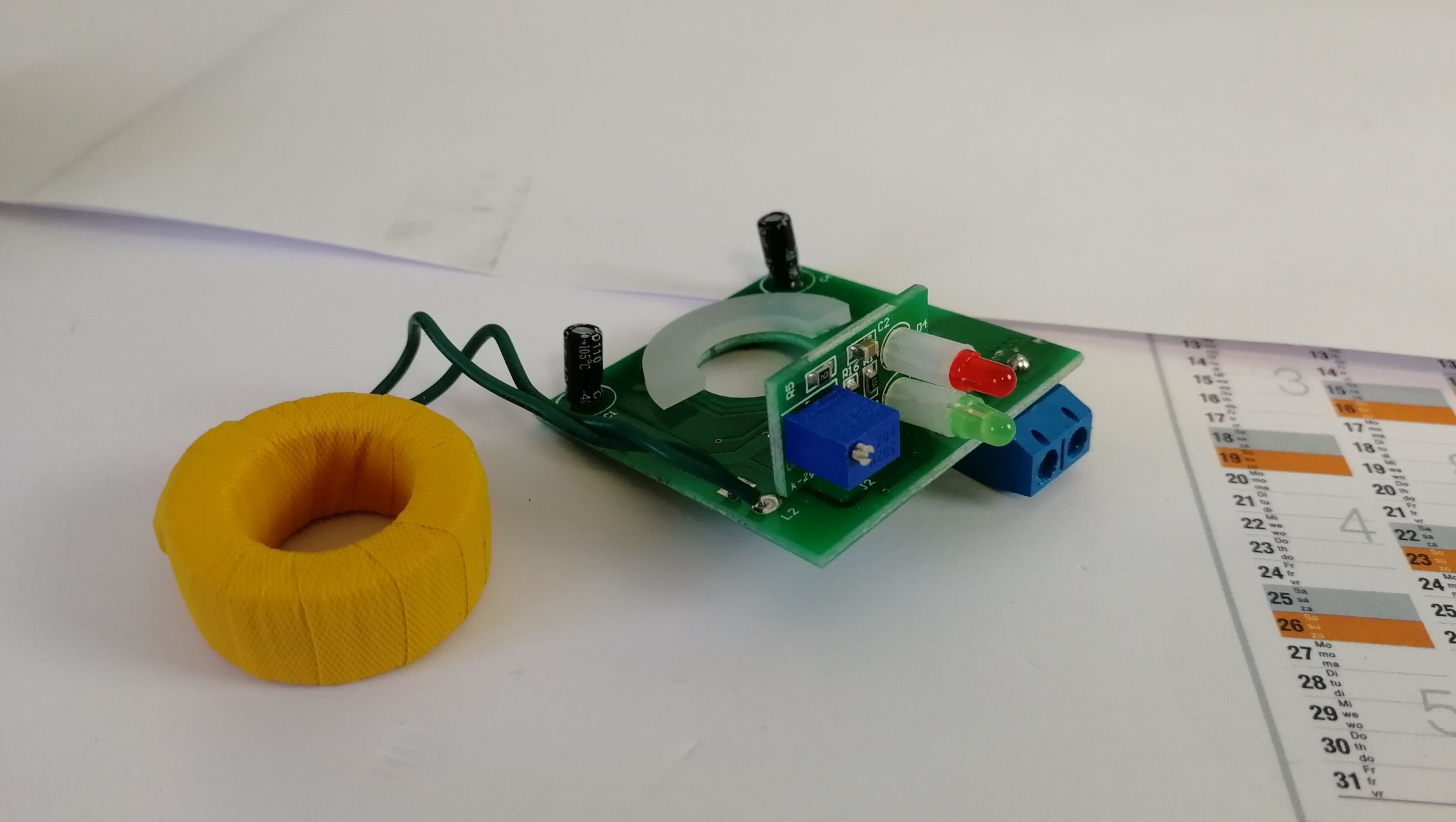

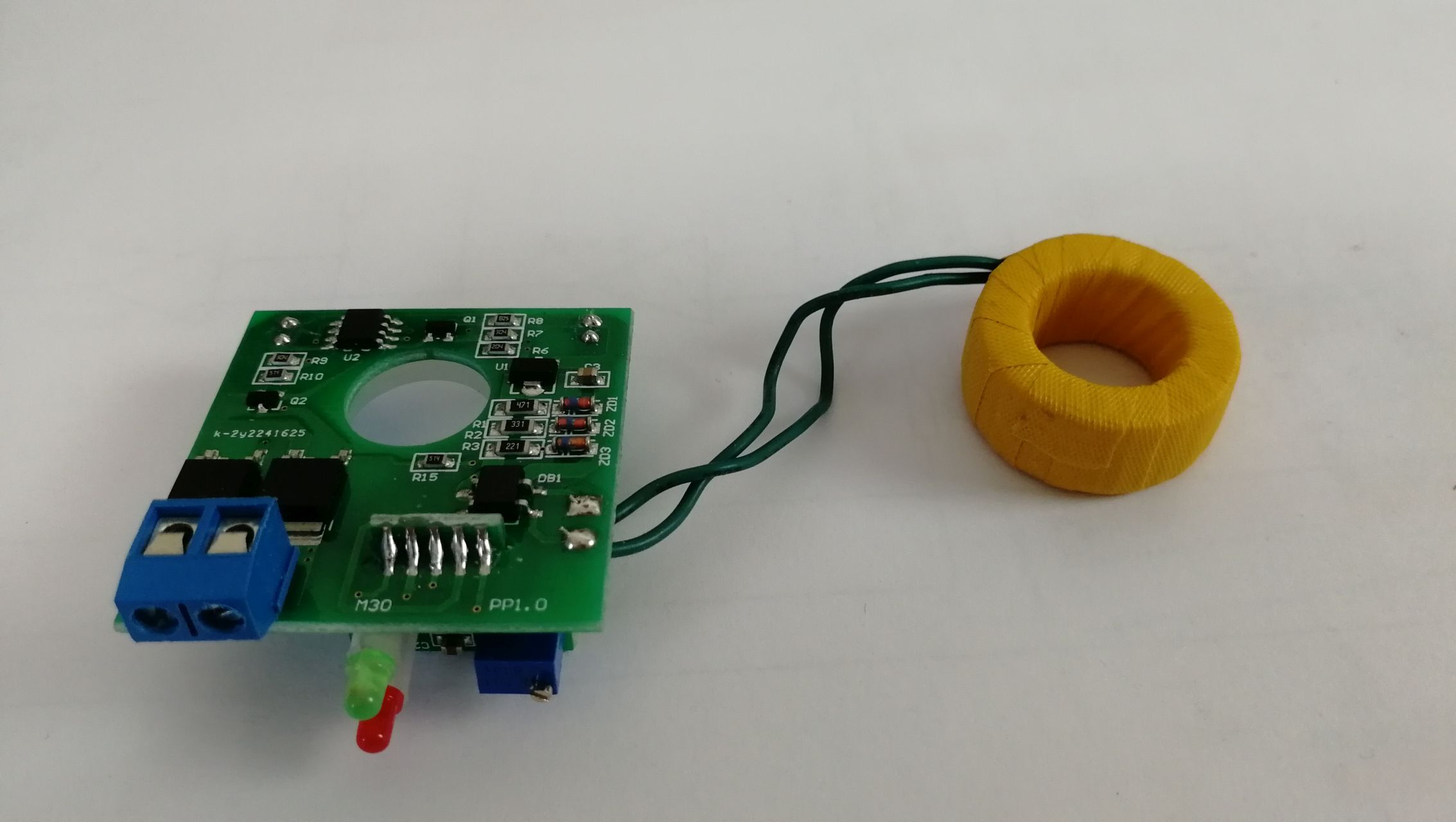

Der Aufbau ist wirklich simple. Der Ringkern nimmt den größten Teil des Platzes im Gehäuse ein, darunter liegt die Platine mit ensprechender Bohrung in der Mitte. Mit kaum mehr als 30 Bauteilen erhält man hier ein cleveres Bauteil, was man auch wirklich sinnvoll einsetzen kann.
Schaltplan
Wie schon auf YT groß angekündigt, ist hier auch der Schaltplan de ACCS für alle, die es genau wissen wollen, oder den Switch diskret nachbauen wollen:
(anklicken zum Vergrößern)
Verbaut im Schaltkasten

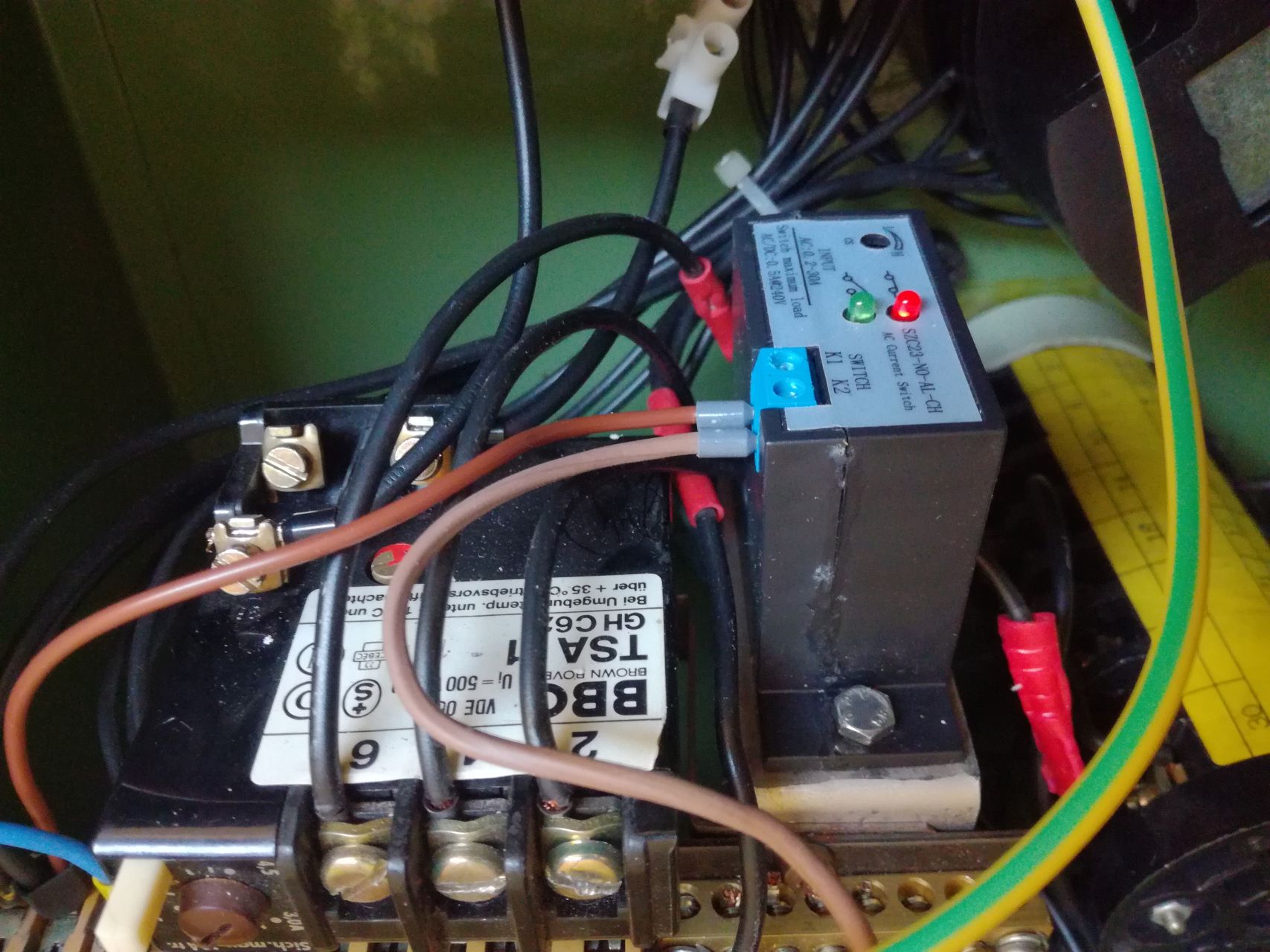

Und so sieht das Ganze nun im eingebauten Zustand aus. Wäre das Gehäuse noch ein wenig professioneller gefertigt, so könnte man wirklich glatt den Eindruck haben, es handle sich hierbei um ein industrielles Produkt – und nicht die billigste Schaltung dieser Welt (samt dem billigsten Gehäuse).
Direkt hinter dem Hauptschalter der Maschine an einer Phase angeschlossen, schaltet der Switch nun brav meinen Betriebsstundenzähler und sorgt dafür, dass auch wirklich nur der Betrieb mitgezählt wird.
Wo kaufen?

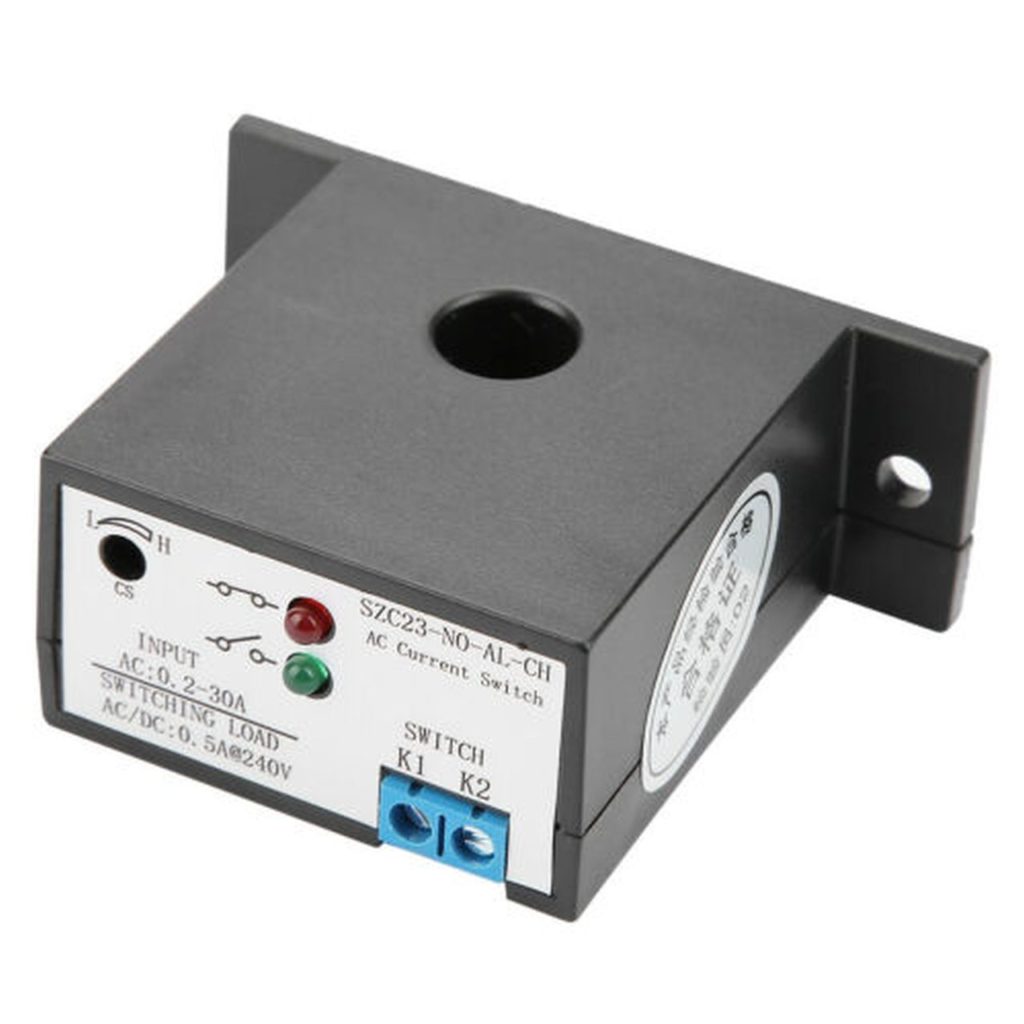

Na auf ebay, wo sonst. Oder Amazon. So oder so ähnlich sehen die Produktbilder aus. Leider ist der Preis (ich fürchte fast wegen dem wegfallen des Gratisversand aus China) in der Zwischenzeit von 8$ auf 15$ angezogen, aber selbst das ist noch ein guter Preis für die gebotene Funktion.
AC-Current-Switch auf eBay MIT Gehäuse (meine Variante)
AC-Current-Switch auf eBay für 12DC
AC-Current-Switch auf Amazon (meine Variante)
Viel Spaß beim Basteln, ihr findet sicherlich noch sinnvolle Einsatzmöglichkeiten für das Switchy!
