[How2] Platinen ätzen

Wie jeder Bastler habe ich mit Lochrasterplatinen angefangen zu basteln. Irgendwann als die CNC dann lief, habe ich darauf ein paar Platinen gefräst. Das ging an sich ganz gut, aber der Ausschuss war fast höher als die funktionierenden Modelle. Da pro Europlatine ein Gravierstichel drauf gegangen ist, und man bei jedem Projekt einen neuen brauchte (sonst drohte Ausschuss), habe ich dass dann auch schnell wieder sein gelassen.

Jetzt wird geätzt!

Ätzset KEMO komplett 9-teilig mit Arbeitschale und ausführlicher Anleitug *
Ätzset KEMO komplett 9-teilig mit Arbeitschale und ausführlicher Anleitug
Preis: --
(Stand von: 2023/03/23 2:05 am - Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)
0 neu0 gebraucht
Bei Amazon ansehen *
(* = Affiliate-Link / Bildquelle: Amazon-Partnerprogramm)

Nach einigen Stunden Recherche und mehreren Tests klappt es nun mit der Wunderwaffe aus der Chemieküche eigentlich „prozesssicher“ und daher ist auch dieses Projekt veröffentlicht.

Aber fangen wir von vorne an:

Layout

Layout

Zunächst mal muss ein Design erstellt werden, dazu nutze ich die Eagle Freeware die für die meisten Projekte mehr als ausreichend ist. Ist das Layout der Platine fertig, geht es in den Druck. Mittels meines Laserdruckers entsteht die Platine im „Toner-direkt-Verfahren“. Sprich man druckt das Negativ (alle Leiterbahnen sind abgedeckt) auf eine Seite des Pollinkatalogs. Der Toner, der aus feinstem Plastikstaub / Kunstharz besteht, verbindet sich nur wenig mit dem Hochglanzpapier & genau das ist hier gewollt.

Layout übertragen, Platine vorbereiten

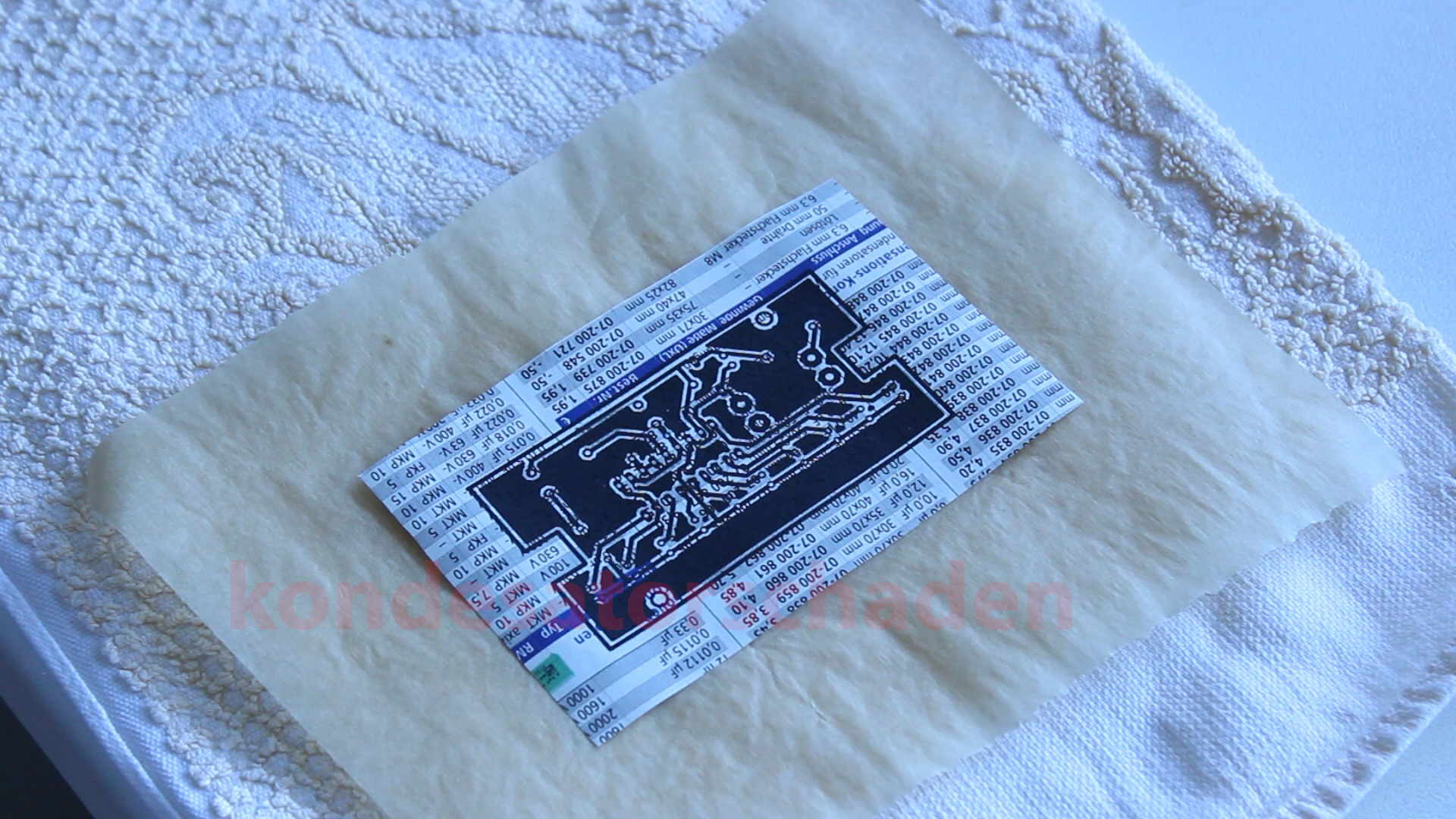

Layout_2

Nun soll das Layout ja aber nicht auf dem Papier bleiben, sondern auf die Leiterplatte. Immer nur welche aus Epoxydharz kaufen, die aus Hartpapier taugen nichts. Dafür braucht es nur eine ganz gewöhnliche Leiterplatte mit Kupferschicht OHNE Fotobeschichtung. (Man kann auch welche mit nehmen, dann muss man nur vorher die Schicht vorher mit Aceton/Waschbenzin vorher runter waschen. Also warum kompliziert wenn es auch einfach geht. Kauft eine ohne.)
Die Platine wird mit feinem Metallschleifpapier angeraut damit der Toner besser hält, und danach mit Benzin/Verdünnung fettfrei gemacht, damit alles an Ort und Stelle hält. Nicht mehr aufs Kupfer packen mit den Fingern!

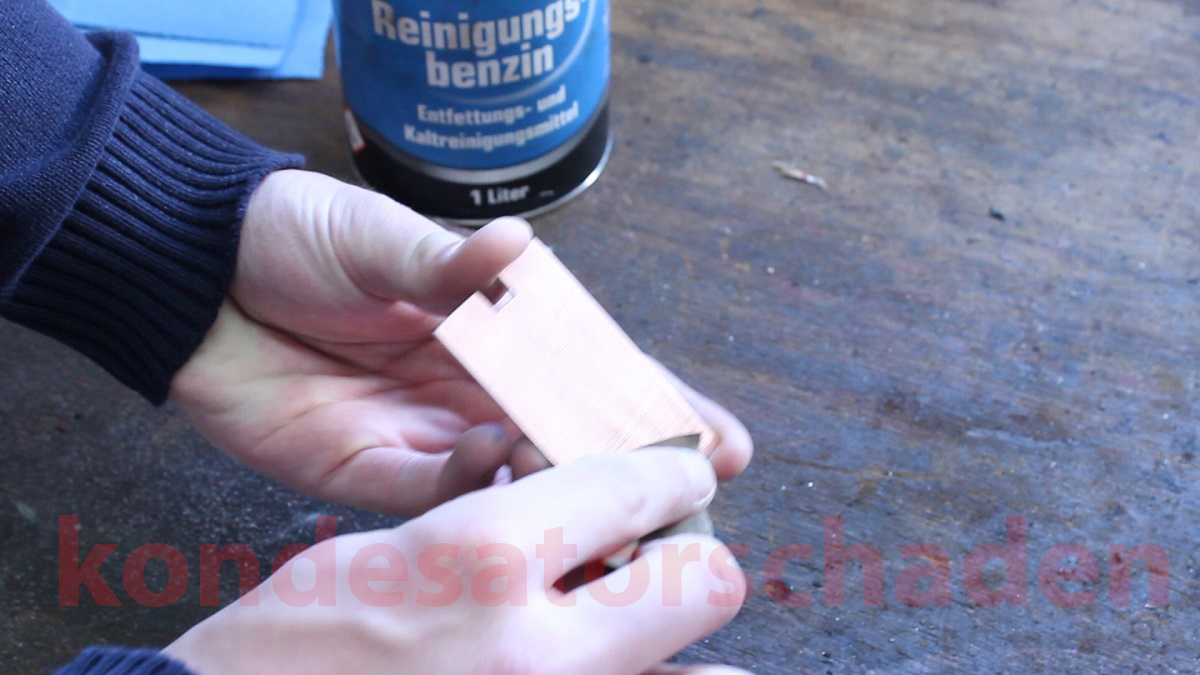

Anschleifen

Jetzt wird das gedruckte Layout in der Luft (darf sich nicht berühren, sonst verwischt es) über der Platine ausgerichtet und darauf gelegt. Das geschieht schon am Ort wo gleich gebügelt wird, also was feuerfestes/Bügelbrett eben.

Bügeleisen

Nun kommt die Dampfwalze aka das Bügeleisen zum Einsatz, zirka 200 Grad soll es heiß sein (4/5 Knallgas auf meinem Eisen). Dann legt man auf die Leiterplatte, auf der nun das Layout liegt, noch ein bisschen Backpapier und bügelt dann mehrfach darüber. Unter der Hitze schmilzt der Toner und bleibt auf der Platine haften. Die Bügeltechnik bitte dem Video entnehmen, wichtig ist in den Ecken ausreichend zu bügeln. Zunächst 10 Sekunden anbacken lassen, dann normal bügeln. Bügeldauer etwa 2min dann kurz abkühlen lassen und noch mal drüber. Insgesamt dauert das so 5-6 Minuten.

Bosch Infrarot Thermometer PTD 1 (2x AA Batterien, in Schutztasche) *
Bosch Infrarot Thermometer PTD 1 (2x AA Batterien, in Schutztasche)
Preis: 97,94 €
(Stand von: 2023/03/22 5:43 pm - Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)
Sie sparen: 49,05 € (33%)
32 neu von 97,94 €39 gebraucht von 75,69 €
Bei Amazon ansehen *
(* = Affiliate-Link / Bildquelle: Amazon-Partnerprogramm)

Jetzt darf die Platine zunächst abkühlen. Anschließend klebt das Papier auf der Oberseite fest. Damit wir uns beim Lösen nicht das wunderschöne Layout zerstören, wird die Platine in einer Schale mit Wasser eingeweicht. Hier gilt wie immer: Mehr ist mehr, 15-25min darf sie ruhig darin liegen damit das Papier sich ideal ablösen lässt.

Toneraufplatine

Wenn das Papier eingeweicht ist, mit dem Finger das Papier lösen und so viel wie möglich abziehen, das stört beim Ätzen nur. Kleine Fehlstellen wo der Toner nicht gehalten hat, oder beim Lösen zu viel abgelöst wurde, können mit Edding korrigiert werden.

Sollte das Layout zu stark beschädigt sein, dann könnt ihr es einfach mit Verdünnung oder Aceton wieder abwaschen und nochmal oben anfangen.



Ätzen

Nun geht es zur Sache:
Eine Schutzbrille sowie säurefeste Handschuhe sind Pflicht, ebenso alte Klamotten. Die Säure die hier zum Einsatz kommt ist Natriumpersulfat und zerfrisst Klamotten falls ihr schlappert. Besser Vorsicht als Nachsicht.

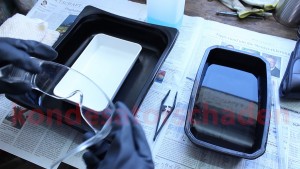

Sicherheitgehtvor

Die Säure erhitze ich vorher im Wasserbad auf etwa 50 Grad, dann kommt die Platine hinein. Gemessen wird mittels Infrarotthermometer oder dem klassischen Glasthermometer, das sollte aber nicht mehr für Nahrungsmittelzwecke eingesetzt werden!
Jetzt kommt die Platine in die Säure. Die Säure greift das offenliegende Kupfer an und frisst es weg, nur die geschützten Bereiche werden verschont. Unter ständigem Rühren dauert es etwa 10 Minuten, bis die Platine komplett fertig geätzt ist. Auf keinen Fall zu lange in der Säure lassen, sonst werden die Konturen angefressen und irgendwann unterwandert die Säure auch den Toner.

blubblub

So kurz wie möglich, so lange wie nötig.

Nach dem Ätzen wird die Platine abgewaschen und darf im Wasserbecken einige Minuten ausklingen, um Säurereste möglichst stark zu verdünnen.

fertiggeaetzt

Löcher bohren, Toner entfernen

Nun ist die Platine geätzt, aber fertige Platinen haben viele kleiner Löcher. Das kann der Hobbyanwender natürlich auch. Auf der Standbohrmaschine werden die unzähligen Löcher mittels eines VHM Bohrers mit 0,8mm in die Epoxyplatine gestempelt. Halbe Stunde vor der Bohrmaschine sitzen? Check!

Loecherbohren

Nun ist die Platine so weit einsatzbereit, wäre da nicht noch der schwarze Toner auf dem Layout. Diesen entfernt man am besten mit Aceton, Verdünnung oder Waschbenzin gehen auch. Schön putzen, damit alles sauber wird.

Einhell Säulenbohrmaschine BT-BD 401 (350 W, Bohr ؘ 1,5-13 mm, Bohrtiefe 50 mm, ... *
Einhell Säulenbohrmaschine BT-BD 401 (350 W, Bohr ؘ 1,5-13 mm, Bohrtiefe 50 mm, Drehzahlregelung, stufenlose Tischhöhenverstellung)
Preis: --
(Stand von: 2023/03/23 2:05 am - Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)
0 neu0 gebraucht
Bei Amazon ansehen *
(* = Affiliate-Link / Bildquelle: Amazon-Partnerprogramm)

Finish der Platine

Nun ist die Platine soweit einsatzbereit und theoretisch wie praktisch könnte man nun sofort loslegen. Es bietet sich aber an, eine Schicht Lötlack aufzutragen, ich verwende SK10 von Kontakt-Chemie und bin zufrieden :). Der Lötlack schützt die Platine vor Korrosion und das Kupfer vor Oxidation, aber lässt sich dennoch einfach „durchlöten“, also ganz normal verwenden. Der Lack kommt in der Sprühdose und trocknet leider eine ganze Weile, ich lasse ihn über Nacht auf der Heizung aushärten (komplett hart ist der Lack nach ca. 24h). Ein Tipp der über YouTube kam: mit einem Fön/Heißluftfön ist der Lack innerhalb kürzester Zeit trocken

Fertig

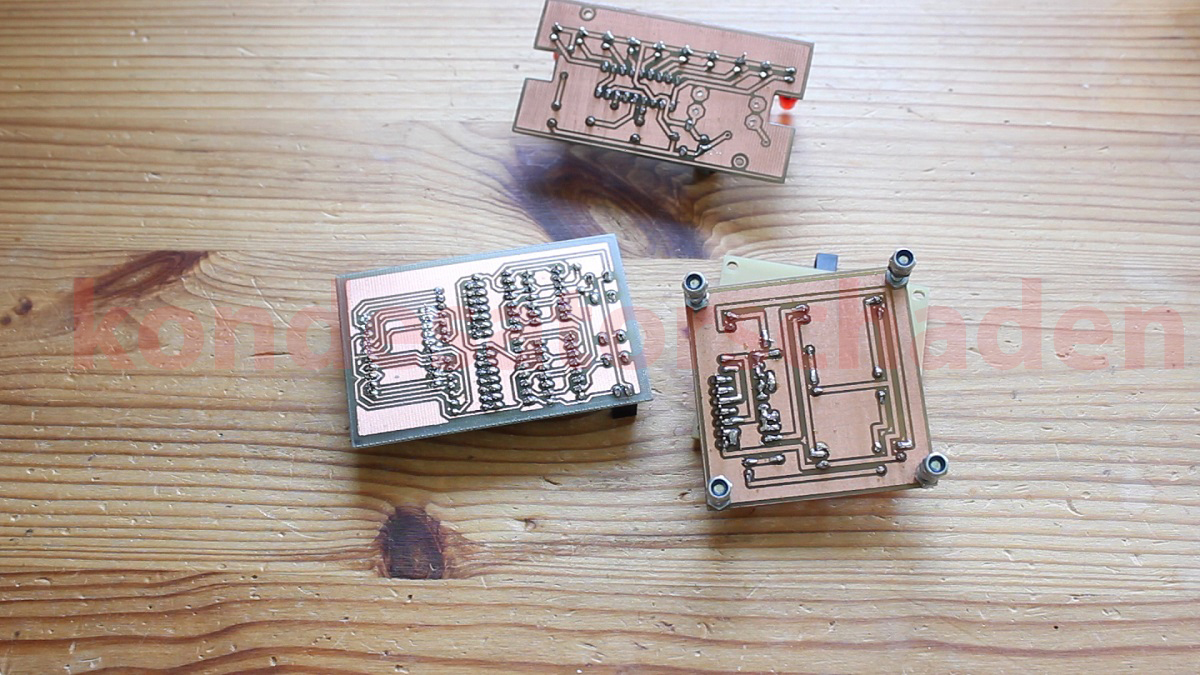

Platinefertig

Es ist vollbracht, die Leiterbahn in Industriequalität ist fertig. Damit veredelt man sich das nächste Projekt, spart sich hundert Stunden stupider Lötarbeiten (die man stattdessen beim Ätzen verbringt). Der Vorteil liegt in der Replizierbarkeit und der Klein-Serien-Fertigung, an einem Nachmittag können so schnell ein paar dutzend gleiche Platinen entstehen.

Die Layouts und die Teile zum gebauten 12V-Batteriewächter gibt es im nächsten Beitrag, hier
